Change Element Parameters



▒ 기능

입력된 요소의 속성(재질번호, 단면번호, 두께번호, Beta Angle 등)을 변경합니다.

단축키 : [Alt] + 9

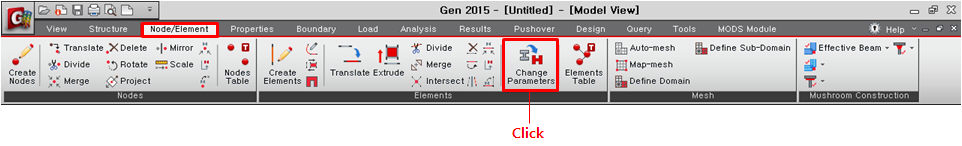

▒ 호출

[Node/Element] 탭 > [Element] 그룹 > [Change Element Parameters]

단축키 : [Alt] + 9

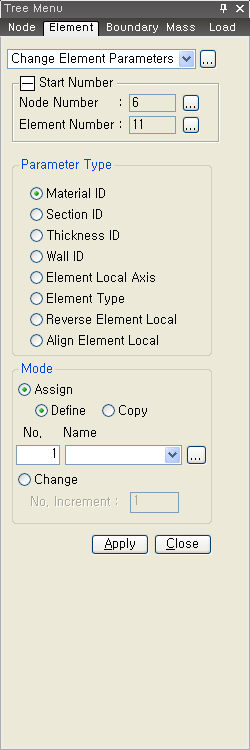

▒ 입력

Change Element Parameters의 우측 : Element Table 표시

Parameter Type

변경하고자 하는 항목을 선택합니다.

Material ID : 재질번호 변경

Section ID : 단면번호 변경

Thickness ID : 두께번호 변경

Element Local Axis : Element Local Axis 변경

Element Type : 요소종류 변경

Reverse Element Local : 요소의 요소좌표계를 반대방향으로 변경

Align Element Local : 요소의 요소좌표계를 기준이 되는 요소와 일치되게 재변경



Mode









  • Material / Section / Thickness ID : 재질, 단면, 두께 정보를 변경합니다.

Assign : 선택된 항목을 새로 지정하거나 입력된 속성을 복제하여 새로운 속성을 지정

Define : 변경할 요소의 속성을 정의

Copy : 재질, 단면, 두께번호를 변경하는 경우 선택된 요소에 할당되어있는 속성을 복제하여 자동생성된 속성번호로 변경

Copy per Property : 속성번호별로 속성을 복제

Copy per Element : 요소번호별로 속성을 복제

Note
Copy per Property를 지정한 경우는 대상으로 지정한 요소의 속성 종류수 만큼 새로운 속성이 복제되며, Copy per Element를 지정한 경우는 대상 요소의 수만큼 새로운 속성이 복제생성된다.

Change : Change : 기존 ID번호 또는 부재 Local축 각도 값에 입력된 값을 누적하여 변경

  • Element Local Axis :  요소의 Beta Angle을 변경합니다.

Assign : 선택된 항목을 새로 지정하거나 입력된 속성을 복제하여 새로운 속성을 지정

Beta Angle : Beta Angle을 직접 입력할 때 선택

Ref.Point : 요소좌표 x- z평면상의 z축 양의 방향에 있는 임의의 점 선택

Ref.Vector : 요소좌표계의 z축이 놓일 평면에 속하는 벡터 선택

Change : Change : 기존 ID번호 또는 부재 Local축 각도 값에 입력된 값을 누적하여 변경



  • Element Type : 요소의 종류를 변경합니다.

From : 선택된 요소의 요소종류를 보여줍니다.

To : 변경할 요소종류를 선택합니다. 이때 선요소는 동일한 선요소 타입으로, 면요소는 면요소 타입으로 변경할 수 있습니다.

각각의 요소 특성에 따라 부가적으로 입력할 특성은 Create Elements의 설명을 참조하시기 바랍니다.



  • Reverse Element Local : 요소의 Local 좌표축을 반대로 변경합니다.

Reverse Element Attribute : 요소의 요소좌표축을 반대방향으로 변경할 경우, 요소에 입력되어 있는 경계조건이나 정적하중 등도 반대 방향으로 변경합니다.

  • Align Element Local : 기준 요소의 Local 좌표축과 동일하게 Local 좌표축을 변경합니다.

Standard Element : Align Element Local을 선택한 경우 새롭게 부여할 요소좌표계의 기준이 되는 요소번호 입력

Align Order : 기준요소의 요소좌표계에 대상으로 선택한 요소들을 일치시킬 경우 요소좌표축의 우선순위 입력

Note
요소좌표축을 완전히 일치시킬 수 없는 경우에는 1st Order의 좌표축이 가장 유사한 방향으로 되도록 변경한다.
