Common

Section Properties (Common)

▒ 기능

선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.

▒ 호출

[Properties] 탭 > [Section] 그룹 > [Section Properties]

▒ 입력

Properties(Section) 대화상자

: 새로운 단면을 추가합니다.

Note
단면번호는 최대6자리까지 입력이 가능하다.[999999]

: 이미 입력되어 있는 단면데이터를 수정합니다.

: 이미 입력되어 있는 단면데이터를 삭제합니다.

: 이미 입력되어 있는 단면데이터를 복사합니다. 복사할 단면을 목록표에서 선택한 후 버튼을 클릭합니다.

: 단면데이터가 입력되어 있는 기존의 fn.mgb File로 부터 단면데이터를 불러옵니다.

Section List

기존의 fn.MGB 파일에 입력되어 있는 단면데이터가 표시됩니다.

Selected List

Import 하려는 단면데이터를 선택하여 List에 등록합니다.

Note
fn.MCB를 선택하면 기존의 fn.MGB에 입력되어 있는 모든 단면데이터가 Selected List에 등록되어 있다.

Numbering Type

단면번호의 Import 방식을 지정합니다.

Keep ID

기존의 fn.MGB 파일에서 입력된 단면번호를 동일하게 적용하여 Import 합니다.

New ID

Import 하는 단면데이터에 새로운 번호를 부여합니다.

: 이미 입력되어 있는 단면데이터의 번호를 변경합니다.

Start number

변경할 단면번호의 시작번호를 입력합니다.

Increment number

단면성질 데이터 번호의 증분치을 입력합니다.

Change element's material number

요소의 단면번호를 변경합니다. 이 기능을 사용하면 정의된 단면번호가 변경(Modify)됩니다. 만일 이 기능을 사용하지 않으면 선택된 기존 단면번호는 단면명칭이 정의되지 않은 상태(Undefined)로 전환되고 추가로 사용자가 지정한 재질번호가 요소의 지정없이 새로 생성됩니다.

단면데이터 정의 대화상자

Section ID

단면번호(입력된 최종 단면번호+1로 자동 설정됩니다.)

Name

단면이름(입력내용이 없는 경우 Sect. Name과 동일하게 자동 지정됩니다.)

Consider Shear Deformation

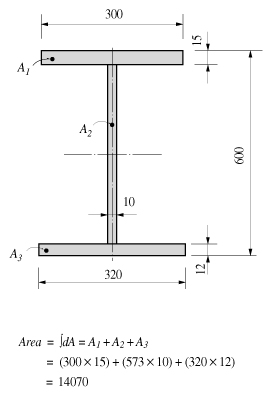

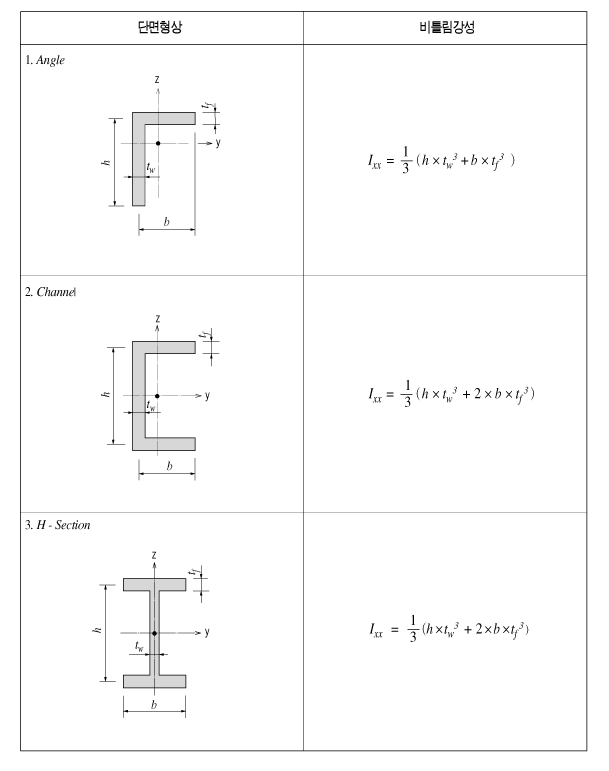

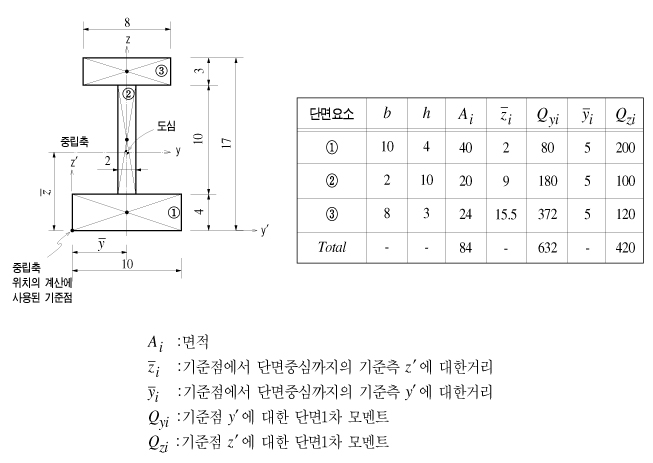

전단변형 고려 여부를 선택합니다. 이 옵션은 구조해석시에 적용되고, 버튼을 클릭하면 나타나는 유효전단면적(Asy, Asz) 데이터에는 영향을 미치지 않습니다.

Offset

단면중심의 위치를 지정합니다.

Change Offset 대화상자

Offset 위치

Center Loc. : Center의 위치를 도심(Centroid)과 단면치수의 중심(Center of Section) 중에서 선택합니다.

Horizontal Offset : 단면의 횡방향 Offset 위치를 지정합니다. "to Extreme Fiber"를 선택하면 위의 안내그림과 같이 "Offset"에서 지정한 위치가 반영됩니다. 만약 임의의 위치를 Offset 위치로 지정하고자 하면 "User"를 선택하고 옵셋거리를 입력하면 됩니다. 단 Offset 의 옵션이 "Center-Top/Center/Bottom"인 경우는 횡방향 Offset 위치가 Center로 고정되므로, "User" 옵션을 지정할 수 없습니다. 변단면인 경우 J단 입력창이 활성화 됩니다.

Vertical Offset : 단면의 연직방향 Offset 위치를 지정합니다. "to Extreme Fiber"를 선택하면 위의 안내그림과 같이 "Offset"에서 지정한 위치가 반영됩니다. 만약 임의의 위치를 Offset 위치로 지정하고자 하면 "User"를 선택하고 옵셋거리를 입력하면 됩니다. 단 Offset 의 옵션이 "Left/Center/Right-Center"인 경우는 연직방향의 Offset위치가 Center로 고정되므로 "User" 옵션을 지정할 수 없습니다. 변단면인 경우 J단 입력창이 활성화 됩니다.

Note
Offset 거리를 입력할 때, Centroid를 기준으로 할 경우에는 중심에서 외부로 나가는 방향이 (+), Extreme Fiber(s)를 기준으로 할 경우에는 단면 내부로 향하는 방향이 (+)를 나타낸다.

Note
절점에 입력되는 하중(ex : Nodal Load, Specified Displacement)은 절점 위치에 재하되고, 요소에 입력되는 하중(ex : Beam Load, Temperature Load)은 단면 Offset에 관계없이 도심에 재하된다.

반력과 변위는 절점위치를 기준으로 계산하며, 부재력은 단면 Offset과 관계없이 도심을 기준으로 계산한 값이 출력된다.

User Offset Reference : 단면의 옵셋거리를 "User" 타입으로 입력할 때 기준이 되는 위치를 지정합니다.

Centroid : 단면도심을 기준으로 입력된 옵셋거리를 적용합니다.

Extreme Fiber(s) : "Offset"에서 지정한 위치(Left/Right, Top/Bottom)를 기준으로 입력된 옵셋거리를 적용합니다.

Note
Cold Formed Channel의 단면 Data를 생성할 때 정밀한 단면 Data를 생성하기 위해 전단면을 모두 고려한 정밀산정식을 사용한다.

Note
User type을 지정한 경우, Offset 거리와 방향은 Center옵션(Centroid, Center of Section)과 무관하게 항상 도심(Centroid)을 기준으로 입력한다.
예를 들어, "Offset : Left-Center", "Center Loc. : Center of Section"로 지정하고 Horizontal offset을 User type으로 "0.5"를 입력하는 경우, 도심(Centroid)을 기준으로 좌측으로 "0.5"만큼 떨어진 위치가 Offset 위치가 된다.
