Construction Stage Wizard for Building Structure



▒ 기능

건축구조물의 탄성/비탄성 처짐을 고려하기 위한 시공단계별 해석을 수행할 때 각 시공단계별 해석 모델의 요소, 경게조건 및

  하중을 일괄적으로 입력하여 시공단계를 자동 생성합니다. 즉, 초고층 건물과 같이 많은 시공단계의 입력이 필요한 경우

   버튼을 클릭하여 기본적인 시공단계를 자동생성하고 필요한 경우 이를 수정할 수도 있어, 각 시공단계별

  모델을 일일이 입력하지 않아도 되므로 매우 편리합니다.



단, 이 기능을 적용하는 시점의 입력 정보를 이용하여 시공단계를 정의하므로, 이 기능을 사용하기 전에 시공단계해석에 필요한

  모든 정보(요소, 경계조건, 하중)의 입력이 완료되어 있어야 합니다. 만약 이 기능을 사용하여 시공단계별 모델을 정의한 후 요소,

  경계조건 또는 하중을 추가/수정하였을 때에는 Define Construction Stage 및 Group 기능을 이용하여 변경사항을 시공단계별

  모델에 적절히 반영시켜야 적절한 시공단계해석이 가능합니다.



▒ 호출

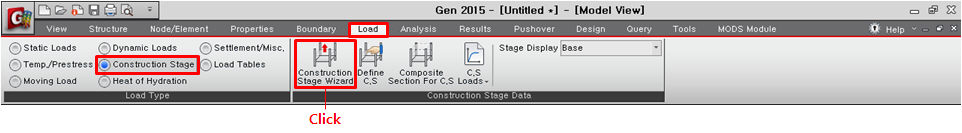

[Load] 탭 > [Construction Stage] > [Construction Stage Wizard for Building Structure]



▒ 입력



Construction Stage Wizard for Building Structure 대화상자



  Construction Dead Load Case

 시공단계해석에 적용할 시공과정에서의 하중(슬래브의 자중 등)을 입력한 정적하중조건을 선택합니다. 하중조건을 추가하거나

 수정하려면 버튼을 클릭하여 Static Load Cases 대화상자를 호출합니다.

      Stage Duration : 시공단계의 지속기간(day)

      Member Age : 부재의 초기재령(day)

  Note

  부재의 초기재령은 콘크리트의 타설로부터 거푸집을 해체하여 지속하중이 작용하기 시작하는 시기까지의 기간을 의미한다. Gen의

  시공단계해석기능에서 각 시공단계의 시작은 콘크리트의 타설시기가 아니라 부재에 지속하중이 작용하기 시작하는 시기가 된다.

  따라서, 콘크리트의 타설 후 거푸집 해체까지의 기간은 시공단계의 지속기간(duration)에서 제외되므로, 이 기간을 초기재령(Member

  Age)으로 반영하여야 콘크리트의 시간의존 특성을 정확히 고려할 수 있다.



   Erection Sequence List

  각 시공단계에 생성되는 층과 시공하중의 작용시기를 정의합니다.

     [버튼을 클릭한 경우]



    [버튼을 클릭한 경우]



  Model Selection for Each Step

 각 시공단계에서 시공되는 층을 지정합니다.

     Type : 해당 시공단계에서 요소의 생성을 정의하는 방법을 선택합니다.

         Mat. Type : 재질의 종류를 기준으로 지정

         Mat. Name : 재질의 명칭을 기준으로 지정

     Material : 추가되는 요소의 재질을 선택합니다.

     Story : 해당 시공단계에서 시공되는 층을 지정합니다. 여러 개의 층이 한 시공단계에 속하는 경우 최상층을 지정합니다.



  Superimposed Dead Load

 각 시공단계에 부가하중(바닥마감, 조적하중 등)이 작용하는 시기를 지정합니다.

     Load Case n : 시공단계별 해석시에 시공시 고정하중(Construction Dead Load Case) 이외에 추가적으로 적용할 하중의 적용시기를

                   지정합니다.

         Starting Day : 부가하중이 작용하기 시작하는 시간

         Story : 부가하중이 작용하는 층(복수층인 경우 최상층)

      : Construction Stage Wizard의 입력내용을 삭제합니다.

      : 시공단계의 형성을 자동으로 지정할 수 있는 Automatic Generation 대화상자를 호출합니다.

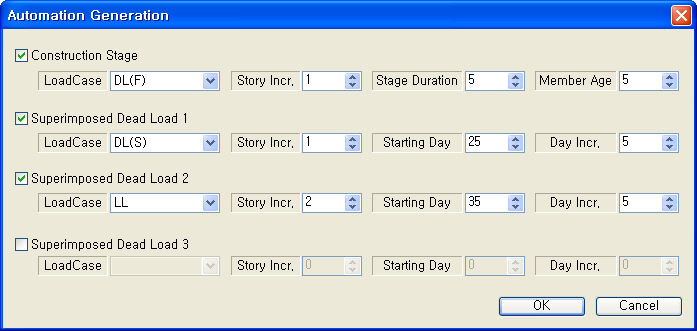

Automatic Generation 대화상자





Construction Stage : 시공단계의 자동정의를 위한 정보를 입력합니다.

     LoadCase : 시공시 고정하중조건

     Story Incr. : 한 시공단계에서 시공되는 층의 수

     Stage Duration : 시공단계의 지속기간

     Member Age : 부재의 초기재령



Note
 부재의 초기재령은 콘크리트의 타설로부터 거푸집을 해체하여 지속하중이 작용하기 시작하는 시기까지의 기간을 의미한다. Gen의 시공단계해석기능에서 각 시공단계의 시작은 콘크리트의 타설시기가 아니라 부재에 지속하중이 작용하기 시작하는 시기가 된다. 따라서, 콘크리트의 타설 후 거푸집 해체까지의 기간은 시공단계의 지속기간(duration)에서 제외되므로, 이 기간을 초기재령(Member Age)의 형태로 고려해주어야 콘크리트의 시간의존 특성을 정확히 고려할 수 있다



Superimposed Dead Load : 시공단계에 부가하중의 작용을 자동정의하기 위한 정보를 입력합니다.

    LoadCase : 부가하중의 하중조건

    Story Incr. : 한 시공단계에서 부가하중이 동시에 재하되는 층의 수

    Starting Day : 시공단계해석 후 부가하중이 작용하기 시작하는 시기

    Day Incr. : 부가하중이 다음 층에 작용하기까지의 기간
