해석결과의 Animation작성에 소요되는 시간을 단축하기 위해 전처리에서 시간이력하중조건(Time History Load Case)에 Animation시간, 증분을 미리 지정하는 기능입니다. 여기서 시간이력 하중조건을 선택하고 시간 및 증분 데이터를 입력하면 해석 후 후처리(Reaction, Deformation, Force, Stress)에서 하중조건 선택시 ‘TA:시간이력하중조건의 이름’과 같은 하중조건을 선택할 수 있습니다. TA Type의 하중조건을 선택하고 Type of Display에서 Animation에 체크온 하고 결과를 출력하면 전처리에서 지정한 시간과 증분데이터를 이용한 Animation결과를 볼 수 있습니다.

이 기능을 이용하여 미리 Animation관련 데이터를 입력하면 해석과 동시에 Animation관련 데이터를 생성하기 때문에 해석후에 Animation데이터를 다시 생성하는 보다 빠른 시간안에 Animation결과를 확인할 수 있습니다. 또한 Time History Result가 아닌 일반 후처리 메뉴에서 Animation 결과를 볼 수 있는 편리함도 제공합니다.

전처리에서 Animation 시간을 지정하지 않은 경우는 Results > Time History Results > Force Diagram 메뉴에서 애니메이션 시간을 별도로 지정하여 작성할 수도 있습니다.

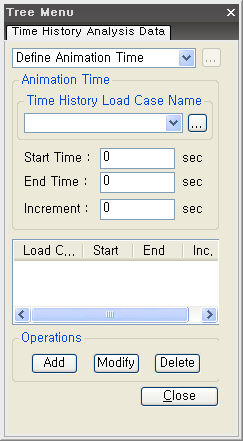

[Load] 탭 > [Dynamic Loads] > [Define Animation Time]

Animation Time

"Time History Load Cases" 기능에서 입력된 시간이력해석조건을 선택합니다. 미리 입력하지 않았을 경우에는 버튼을 눌러서 해당기능을 호출합니다.

   Start Time : Animation 시작 시간을 입력합니다.

   End Time : Animation 종료 시간을 입력합니다.

   Increment : Animation 증분시간을 입력합니다.

Operations

: 선언한 동적하중 추가

: 이미 입력된 동적하중 수정

: 이미 입력된 동적하중 삭제
