Define Column Strip



▒ 기능

Column Strip을 정의합니다.



▒ 호출

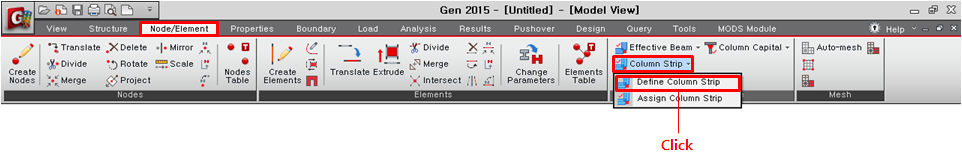

[Node/Element] > [Flat/Plate Structure] 그룹 > [Column Strip] > [Define Column Strip]



▒ 입력

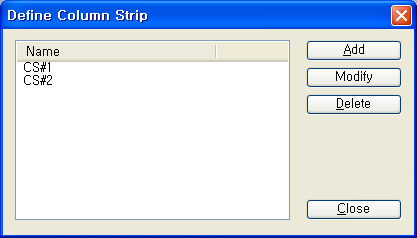

Define Column Strip 대화상자



 / : Column Strip을 신규로 추가하거나 이미 정의된
 Column Strip 정보를 수정합니다.

: 기존 정의된 Column Strip을 삭제합니다.

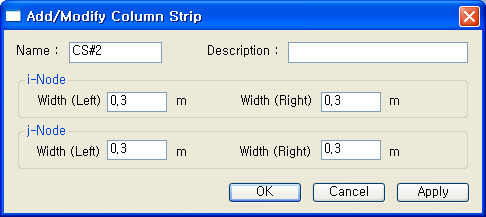

Add/Modify Column Strip 대화상자

Name , Description : Column Strip 이름을 입력하고 설명글을 추가합니다.



i-Node/ Width(Left), Width(Right) : i단부절점에서 j절점 방향을 잇는 중심선

 기준으로 좌/우 폭을 입력합니다.



j-Node/ Width(Left), Width(Right) : i단부절점에서 j절점 방향을 잇는 중심선

 기준으로 좌/우 폭을 입력합니다.

 좌우 폭을 다르게 하거나, i단부와 j단부의 폭이 다른 Column Strip을 설정할 수

 있습니다.
