절점에 정의된 Support 조건에 대하여 화면상에 Display하기 위한 방향을 정의합니다.

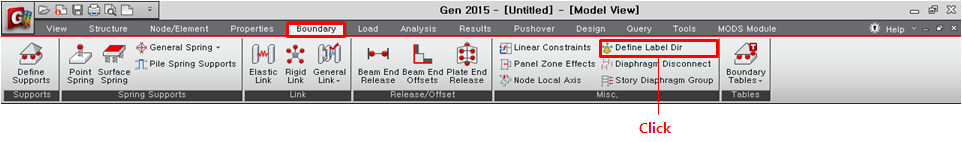

메인 메뉴에서 [Boundary] 탭 > [Misc.] 그룹 > [Define Constraint Label Direction]

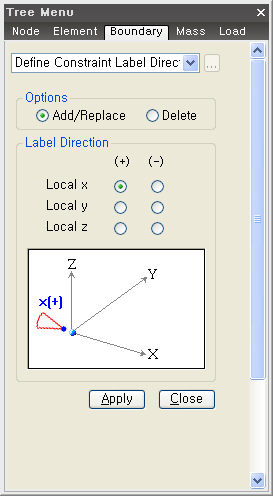

Option : Constraint Label Direction을 추가/교체 하거나 삭제합니다.

Label Direction : Support의 Label이 표시되는 방향을 정의합니다.

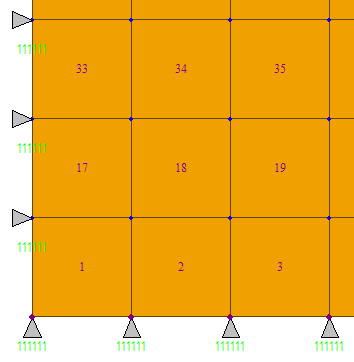

                        예를 들어 아래와 같은 모델에서 하단면 경계요소는 Local z (+), 좌측면의

                        경계요소는 Local x (+)를 정의할 경우 다음과 같이 화면상에 표시됩니다.

Tip)

View > Display 메뉴에서 Boundary Tab의 항목중에서 Support by Direction에 Check On할 경우 Support의 방향을 화면상에 표시할 수 있습니다.
