Define Drop Panel



▒ 기능

기둥 상부에 설치할 Drop Panel을 정의합니다.



▒ 호출

[Node/Element] > [Flat/Plate Structure] 그룹 > [Drop Panel] > [Define Drop Panel]



▒ 입력

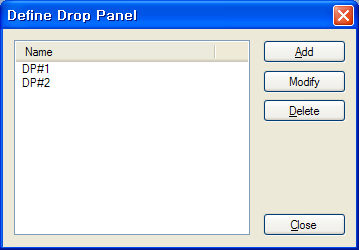

Define Drop Panel 대화상자



/ : Drop Panel 단면을 추가하거나, 이미 정의된 Drop Panel 정보를

 수정합니다.



: 이미 정의된 Drop Panel을 삭제합니다.















Add/Modify Drop Panel 대화상자

Name / Description : Drop Panel 이름을 입력하고 설명글을 추가합니다.



Shape

    B1, B2 : Global Y방향 치수를 입력합니다.(0보다 큰 실수로 입력)
    H1, H2 : Global X방향 치수를 입력합니다.(0보다 큰 실수로 입력)


 Thickness : Drop Panel 영역의 슬래브 두께를 입력합니다. 즉, 슬래브 두께를 포함한 Drop Panel의 두께를 입력합니다.



 Angle : Drop Panel 영역의 Angle을 설정합니다. 기둥의 Beta angle기본값은 Grobal X축에 대하여 0이며, (+)값을 입력하면 시계반대방향으로 회전됩니다. 기둥의 Angle과 관계없이 따로 설정할수 있습니다.
