Define Line Grid
▒ 기능
화면에 표시할 선그리드의 간격을 지정합니다.
점그리드는 동일축에 대해서는 균등한 간격으로 표시되지만 선그리드는 부등간격의 그리드를 나타낼 수 있습니다.
선그리드는 UCS의 x-y평면에 표시되며 View > Grids 기능으로 화면상에 나타낼 수 있고 사라지게도 할 수 있으며, Snap 기능과
연계하여 사용하면 편리합니다.
선그리드는 여러 개의 이름을 각각 부여하여 미리 설정한 다음 필요시 원하는 그리드를 호출하여 사용할 수 있습니다.
▒ 호출

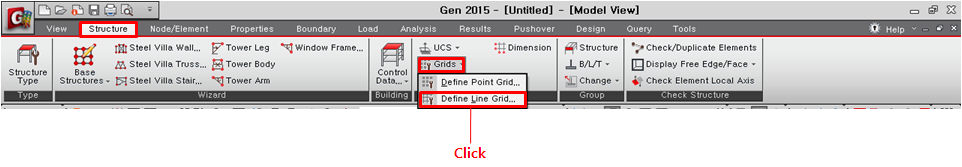

메인 메뉴에서 [Structure] 탭 > [UCS/Plan] 그룹 > [Define Line Grid]
▒ 입력

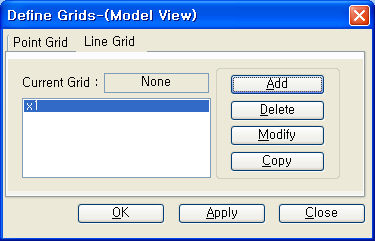

Point Grid 대화상자

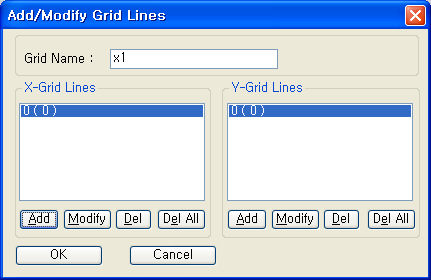

Add/Modify Grid Lines 대화상자
Line Grid를 신규 또는 추가 정의할 경우
버튼을 클릭하고 다음사항을 입력합니다.
Grid Name
선그리드 이름
X-Grid Lines
x방향의 선그리드를 입력하기 위해 하부의 버튼 클릭
Absolute : 선그리드의 위치를 해당 좌표축의 절대좌표로 입력
Relative : 선그리드의 위치를 해당 좌표축의 상대거리로 입력
선그리드는 원점을 기준으로 생성됩니다.
음(-)의 영역에 그리드를 입력할 때는 음수로 입력하면 됩니다. 동일한 간격이 여러 번 반복되면 '반복회수@간격'으로 입력할 수 있습니다.
Y-Grid Lines
y방향의 선그리드를 x방향과 같은 방법으로 입력
기존의 Line Grid의 위치를 수정할 경우
기존의 Line Grid의 위치를 삭제할 경우
화면에 표시할 선그리드의 간격을 지정합니다.
버튼을 클릭하고 다음사항을 입력합니다.
버튼 클릭
버튼을 클릭한 다음 수정합니다.
버튼을 클릭합니다.
