시간이력 해석결과의 종류를 결정하고 그래프 출력함수와 Step 함수를 정의합니다. 출력함수를 후처리의 Time History

  Graph에서도 생성 또는 변경할 수 있습니다.

[Load] 탭 > [Dynamic Loads] > [Define Result Fuctions]

Define Function

Graph Function : 그래프 출력함수를 정의합니다.

Step Function : 특정 단계에서의 해석결과를 정의합니다.

Function List

 정의된 그래프(스텝) 함수를 나타냅니다.

Displ/Vel/Accel by Story

Displ/Vel/Accel by Story

Name : Story를 사용한 Function의 이름을 입력합니다.

Story : 시간이력그래프를 출력할 층을 선택합니다.

Type of Result : 결과로 출력하고자 하는 종류를 선택합니다.

Disp. : 변위     Vel. : 속도     Accel : 가속도

Note
위 기능에 대한 함수를 정의하기 위해서는 층별 출력방법이 정의되어야 한다. 출력방법은 Structure > Building > Control Data에서 "Story Response of  Time History Results에서 선택할 수 있다.

Relative : 기준점을 지반으로 설정

Absolute : 기준점을 지반이동이 발생하기 전의 지반으로 설정

Inter-Story : 각층의 최대 층간변위

Note
Story 선택시 지붕층을 선택할 경우 Story Drift에 대한 함수를 선언할 수 없다.

Components : 변위의 방향성분을 입력합니다.

Note
변위의 방향은 DX, DY에 대해 선택이 가능합니다.

Time History Load Case

시간이력그래프 결과출력을 위한 하중조건을 선택합니다.

: 모든 입력란의 입력을 마치고 OK를 누르면 Function을 만들어서 목록에 저장하게 됩니다.

: 입력된 모든 데이타를 삭제하고 이전의 Menu 상태로 바뀝니다.

Displ/Vel/Accel

변위, 속도, 가속도 그래프 함수를 정의합니다.

Node Number : 출력하고자 하는 절점번호를 입력합니다.

Type of Result : 결과로 출력하고자 하는 종류를 선택합니다

Disp. : 변위

Vel. : 속도

Accel : 가속도

 Reference Point : 변위(속도, 가속도)의 기준점을 선택합니다.

Ground : 지반에서 발생하는 응답에 대한 상대적인 응답을 출력합니다. 상대변위/상대속도/상대가속도를 출력합니다. Multiple Support Excitation 기능을 사용한 경우에는 상대변위를 출력할 기준이 여러개 이므로 적용할 수 없습니다.

Add Ground Motion : 지반에서 발생하는 응답을 포함한 구조물의 응답을 출력합니다. 절대변위/절대속도/절대가속도를 출력합니다.

Another Node : 입력된 절점을 기준으로 출력하고자 하는 절점의 상대적인 응답을 계산하는데 이용할 수 있습니다.

 Components : 변위의 방향성분을 입력합니다.

변위의 방향은 DX, DY, DZ, RX, RY, RZ에 대해 선택이 가능합니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

 Include Mode Number

시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

Truss Force/Stress

Name : 트러스 요소의 그래프 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 결과로 출력하고자 하는 종류를 선택합니다

Force : 부재력

Stress : 응력

 Point : 출력하고자 하는 트러스요소의 위치를 선택합니다.

I-Node 와 J-Node의 선택이 가능합니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

 Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

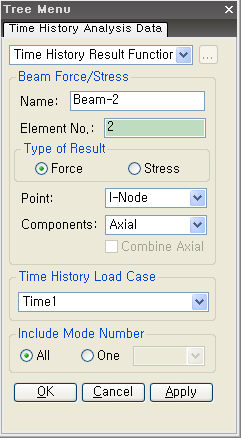

Beam Force/Stress

Name : 보 요소의 그래프 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 결과로 출력하고자 하는 구조물의 응답을 선택합니다

Force : 부재력

Stress : 응력

 Point : 출력하고자 하는 보 요소의 위치를 선택합니다.

I-Node 와 J-Node의 선택이 가능합니다.

 Components

Force를 선택한 경우 : Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Axial, Shear-y, Shear-z, Bend(+y), Bend(-y), Bend(+z), Bend(-z)의 응력 성분을 선택할 수 있습니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

 Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

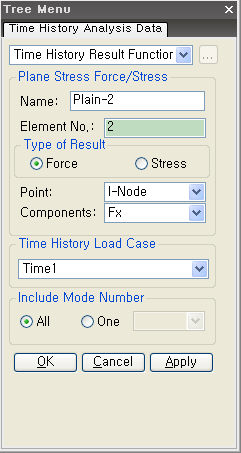

Plain Stress Force/Stress

Name : Plane Stress 요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

Point : 출력하고자 하는 Plane Stress 요소의 위치를 선택합니다.

Force를 선택한 경우 : I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Stress 를 선택한 경우 : Center, I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Components

Force를 선택한 경우 : Fx와 Fy의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Sig-xx, Sig-yy, Sig-xy의 응력 성분을 선택할 수 있습니다.

Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

Plain Strain Force/Stress

Name : Plane Strain 요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

Point : 출력하고자 하는 Plane Strain 요소의 위치를 선택합니다.

Force를 선택한 경우 : I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Stress 를 선택한 경우 : Center, I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Components

Force를 선택한 경우 : Fx와 Fy의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Sig-xx, Sig-yy, Sig-xy의 응력 성분을 선택할 수 있습니다.

Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

 Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

Plate Force/Stress

Name : Plate 요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

Unit Forc. : 단위길이당 부재력

Point : 출력하고자 하는 Plate 요소의 위치를 선택합니다.

Force를 선택한 경우 : I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Stress 를 선택한 경우 : Center, I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Unit Force를 선택한 경우 : Center, I-Node, J-Node, K-Node 또는 L-Node의 선택이 가능합니다.

Components

Force를 선택한 경우 : Fx, Fy,Fz, Mx, My, Mz의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Sig-xx(Top), Sig-yy(Top), Sig-xy(Top), Sig-xx(Bottom), Sig-yy(Bottom), Sig-xy(Bottom)의 응력 성분을 선택할 수 있습니다.

Unit Force를 선택한 경우 : Fxx, Fyy, Fxy, Mxx, Myy, Mxy, Vxx, Vyy의 단위길이당 부재력 성분을 선택할 수 있습니다.

Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

Solid Force/Stress

Name : Solid 요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

 Point : 출력하고자 하는 Solid 요소의 위치를 선택합니다.

Force를 선택한 경우 : I-Node, J-Node, K-Node, L-Node, M-Node, N-Node, O-Node, P-Node의 선택이 가능합니다.

Stress 를 선택한 경우 : Center, I-Node, J-Node, K-Node, L-Node, M-Node, N-Node, O-Node, P-Node의 선택이 가능합니다

 Components

Force를 선택한 경우 : Fx, Fy,Fz의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Sig-xx, Sig-yy, Sig-zz, Sig-xy, Sig-yz, Sig-xz의 응력 성분을 선택할 수 있습니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

 Include Mode Number : 시간이력해석에서 모드중첩법을 이용하였을 경우에 시간이력 해석 결과에 반영할 고유모드를 선택할 수 있습니다. 전체 모드를 모두 사용하여 응답을 계산할 수 있으며 하나의 모드만을 선택하여 계산에 사용할 수 있습니다.

General Link Deform/Force

Name : 범용연결요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 범용연결요소번호를 입력합니다.

Type

Deformation : 변형

I-Node Force : I절점 부재력

J-Node Force : J절점 부재력

 Components

Deformation을 선택한 경우 : Axial, Tran-y, Tran-z, Torsional, Rotaion-y, Rotation-z 의 변형 성분을 선택할 수 있습니다.

I, J-Node 를 선택한 경우 : Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z 의 부재력 성분을 선택할 수 있습니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

Inelastic Hinge Deform/Force

Name : 비탄성힌지요소의 그래프 출력 함수 이름을 입력합니다.

Element Number : 출력하고자 하는 비탄성 힌지요소번호를 입력합니다.

Type of Element

Beam : 보요소

General Link : 범용연결요소

J-Node Force : J절점 부재력

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Deformation : 변형

Force : 부재력

 Components

Deformation을 선택한 경우 : Dx, Dy, Dz, Rx, Ry, Rz 의 변형 성분을 선택할 수 있습니다.

Force를 선택한 경우 : Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z 의 부재력 성분을 선택할 수 있습니다.

Location : 비탄성힌지의 출력위치를 지정합니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

Load Increment History

비선형 정적해석 결과를 출력하기 위한 하중 증분함수를 정의합니다.

Name : 비선형 정적해석의 하중증분 함수이름을 입력합니다.

 Time History Load Case : 출력하고자 하는 시간이력 그래프에 대한 하중조건을 선택합니다.

Time Step

정의된 시간 또는 하중단계에서의 구조물의 응답 확인합니다.

Node Number : Time Step 함수의 이름을 입력합니다.

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.

 Time Step : 해석결과를 출력할 시간 또는 하중 단계를 선택합니다.

Displ / Vel / Accel

특정 절점에서의 최대(최소, 절대치) 변위, 속도 및 가속도 응답을 확인합니다.

Name : 함수이름을 입력합니다.

Node Number : 출력하고자 하는 절점번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Displ. : 변위

Vel. : 속도

Accel : 가속도

 Components

출력할 절점성분을 선택합니다. DX, DY, DZ, RX, RY, RZ의 성분을 선택할 수 있습니다.

 Value

Max : 최대값

Min : 최소값

Abs Max : 절대치의 최대값

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.

Truss Force/Stress

특정 트러스 요소에서의 최대(최소, 절대치) 부재력(응력)을 확인합니다.

Name : 함수이름을 입력합니다.

Element Number : 출력하고자 하는 트러스요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

 Point

요소의 출력위치를 선택합니다.

 Value

Max : 최대값

Min : 최소값

Abs Max : 절대치의 최대값

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.

Beam Force/Stress

특정 보요소에서의 최대(최소, 절대치) 부재력(응력)을 확인합니다.

Name : 함수이름을 입력합니다.

Element Number : 출력하고자 하는 요소번호를 입력합니다.

Type of Result : 출력하고자 하는 구조물 응답의 종류를 선택합니다

Force : 부재력

Stress : 응력

 Point

요소의 출력위치를 선택합니다.

 Components

Force를 선택한 경우 : Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z의 부재력 성분을 선택할 수 있습니다.

Stress 를 선택한 경우 : Axial, Shear-y, Shear-z, Bend(+y), Bend(-y), Bend(+z), Bend(-z)의 응력 성분을 선택할 수 있습니다.

 Value

Max : 최대값

Min : 최소값

Abs Max : 절대치의 최대값

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.

Designated DOF

시간이력 응답 중에서 선택된 부재력 성분이 최대(최소, 절대치)값을 나타내는 자유도를 출력합니다.

Name : 함수이름을 입력합니다.

 Point

요소의 출력위치를 선택합니다.

 Components

Fx, Fy, Fz, Mx, My, Mz의 성분을 선택할 수 있습니다.

 Value

Max : 최대값

Min : 최소값

Abs Max : 절대치의 최대값

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.

General Link Force

범용연결 요소의 전체 시간이력 응답 중에서 선택된 부재력 성분의 최대(최소, 절대치)값을 출력합니다.

Name : 함수이름을 입력합니다.

 Point : 출력하고자하는 요소의 출력위치를 선택합니다.

 Components

Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z의 성분을 선택할 수 있습니다.

 Value

Max : 최대값

Min : 최소값

Abs Max : 절대치의 최대값

 Time History Load Case : Step Function결과를 출력하고자 하는 하중조건을 선택합니다.
