특정한 절점 또는 요소들을 요소그룹(Structure Group)으로 지정하기 위하여, 그룹을 생성하거나 삭제 또는 이름을 수정합니다.

복잡한 모델에서 시공단계나 요소의 용도, 기하학적 특성 등을 고려하여 해석과정이나 설계단계에서 빈번히 사용될 부분을 요소그룹으로 지정하면 반복적인 선택과정 없이 그룹의 명칭을 이용하여 선택(Select Identity)하거나 활성화(Active Identity)할 수 있습니다. 특히, 고층건축물의 시공단계별 해석과정에서 각 시공단계의 모델을 정의할 때 사용됩니다.

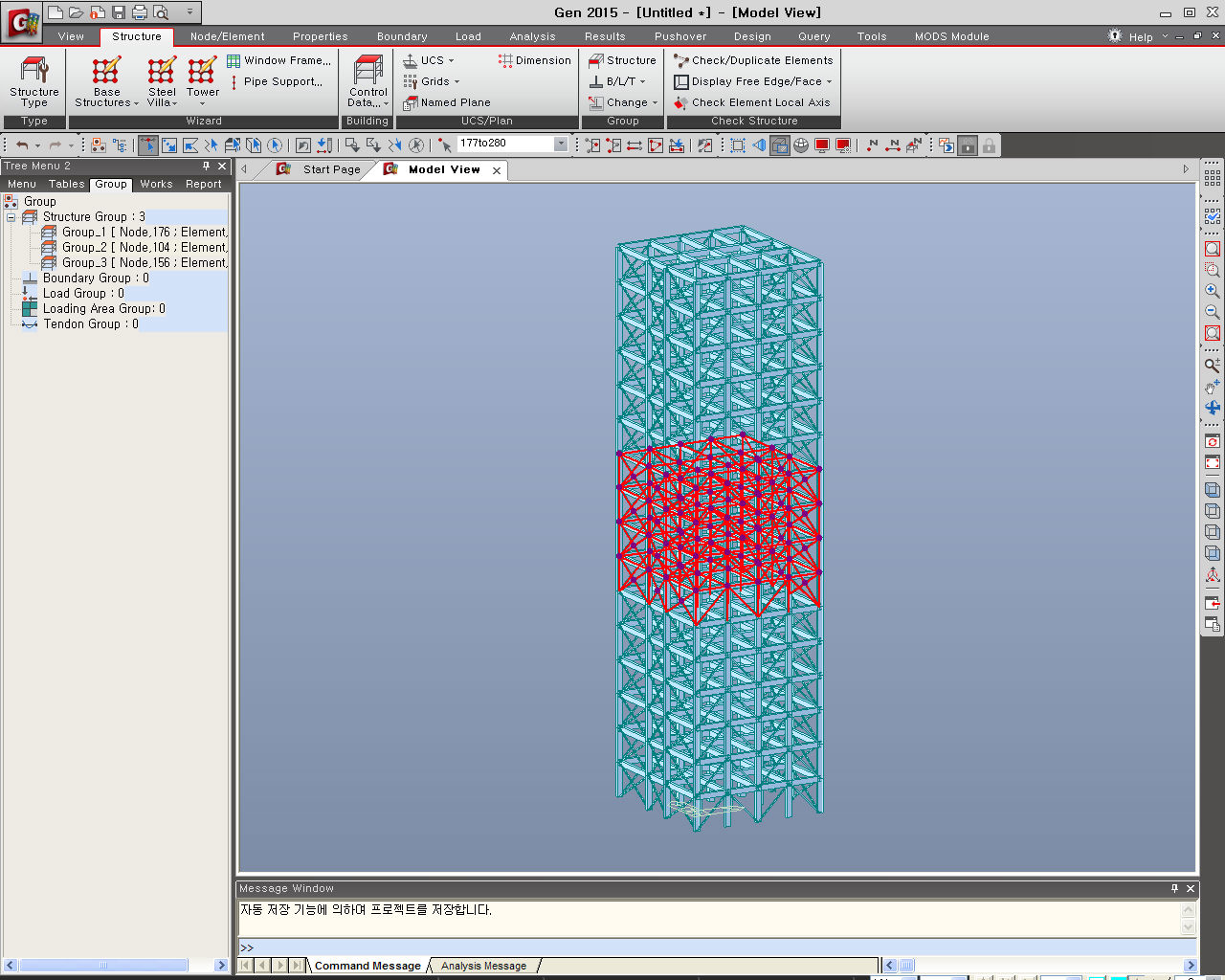

요소그룹을 정의하기 위해서는 먼저 Define Structure Group에서 요소그룹을 생성합니다. 다음에는 Tree Menu의 Group 탭에서 원하는 절점과 요소를 선택하여 Drag & Drop 방식으로 할당합니다.

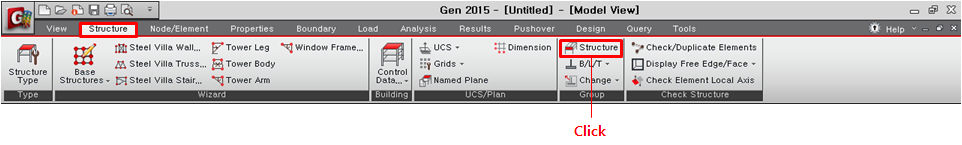

[Structure] 탭 > [Group] 그룹 > [Structure]

Name

새로 생성하거나 수정 또는 삭제할 요소그룹의 이름을 입력합니다.

Note
Gen의 Construction Stage Wiazard for Building Structure 기능을 이용하여 시공단계를 자동 생성하면, 각 시공단계에 추가되는 요소가 "#CS 시공단계번호"라는 이름의 요소 그룹으로 자동정의된다.

Suffix

여러개의 요소그룹을 동시에 생성할 경우 각 그룹 이름의 접미사로 사용될 숫자를 입력합니다. 시공단계별 해석에서 시공단계별 모델을 정의하기 위한 요소그룹의 생성에 주로 사용됩니다.

: 오름차순으로 정렬

: 내림차순으로 정렬

: 한단계 상위로 이동

: 한단계 하위로 이동(키보드의 Ctrl키와 Shift키를 이용해 선택한 여러 그룹을 동시에 이동할 수 있습니다.)

: 입력된 이름의 요소그룹을 동시에 생성합니다. Suffix를 적용한 경우 Suffix에서 정의한 개수만큼의 요소그룹이 동시에 생성됩니다.

: 목록에서 지정한 요소그룹의 이름을 수정합니다.

: 목록에서 지정한 요소그룹을 삭제합니다.

: 목록에서 지정한 요소그룹을 제외한 나머지 그룹을 모두 삭제합니다. 목록에서는 키보드의 [Ctrl] 키를 이용하여 여러개의 그룹을 지정할 수 있습니다.

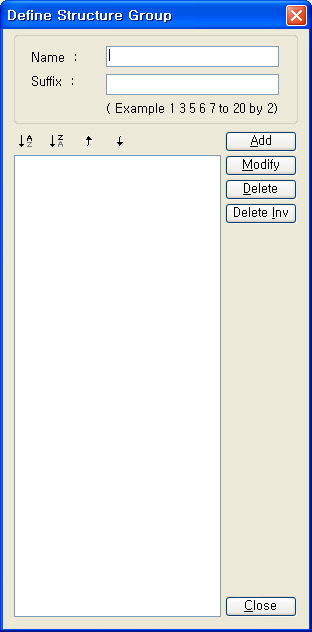

: Define Structure Group 대화상자를 종료합니다.
