Deformation
▒ 기능
해석후 정의된 힌지타입에 대한 스텝별 발생 변위를 테이블 형식으로 보여줍니다.
midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
▒ 호출

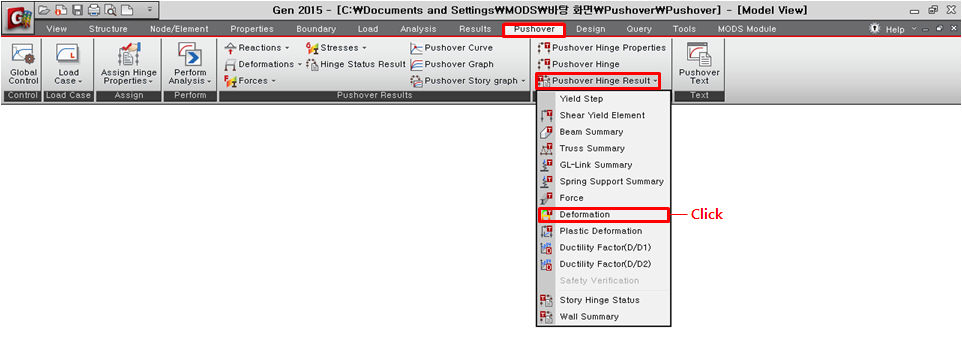

[Pushover] 탭 > [Pushover Tables] 그룹 > [Pushover Hinge Result] > [Deformation]
▒ 입력
해석후 Force 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 하중조건 및 Pushover Step 등을 선택한 후 OK버튼을 클릭합니다.
Beam Type
[자세히 보기]
Elem : 요소번호
Type : 힌지정의 타입(M-Theta 또는 M-Phi)
Hinge Location : 힌지속성이 부여된 요소 위치
Pushover Hinge Prop. : 힌지속성 생성시 부여된 이름
Fx, Fy, Fz, Mx, My, Mz : 성분별 부재력
Force : 부재력
Step : Record Activation Dialog에서 지정한 스텝
Note 성분별 힌지가 발생한 스텝은 비선형힌지 속성정의시 비선형 특성을 부여한 성분에 대한 결과만
출력한다. 따라서, 효율적으로 힌지발생 스탭을 확인하기 위해서는 힌지종류별로 확인하는 것이
효율적인 방법이다.
Wall Type
Wall ID : 벽요소의 ID번호
Load : 하중조건
Dx, Dy, Dz, Rx, Ry, Rz : 성분별 발생변위
Deform : 발생변위(변위=탄성변위+소성변위)
Note 성분별 힌지가 발생한 스텝은 비선형힌지 속성정의시 비선형 특성을 부여한 성분에 대한 결과만 출력한다. 따라서, 효율적으로 힌지발생 스탭을 확인하기 위해서는 힌지종류별로 확인하는 것이 효율적인 방법이다.
Truss Type
Dx : 발생변위(축방향 변위)
Note 트러스요소의 경우 성분별 힌지는 축방향만 존재하므로 Dx만 존재한다.
Spring Type
General Link : 속성이름(=Prop.), Node1, Node2(=스프링요소 생성시 연결된 두 절점)
해석후 정의된 힌지타입에 대한 스텝별 발생 변위를 테이블 형식으로 보여줍니다.
