Slab, Mat, Column Strip의 배근 설계에 사용되는 철근정보를 입력합니다.

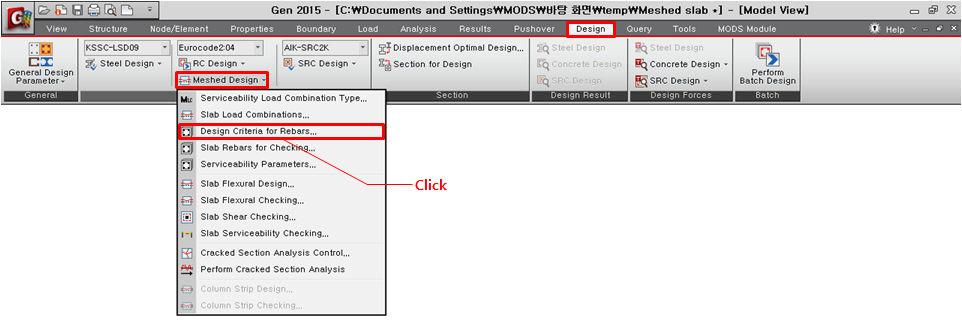

[Design] 탭 > [Design] 그룹 > [Meshed Design] > [Design Criteria for Rebars]

Meshed Slab Load Combinations

대화상자

Slab/Mat 대화상자

Basic Rebar for Slab/Mat

 슬래브 및 Mat기초의 기본배근을 설정합니다.

    Top-Dir.1 : Dir.1 방향의 상부 슬래브 철근의 직경 및 간격을 입력합니다.

    Bot.-Dir.1 : Dir.1 방향의 하부 슬래브 철근의 직경 및 간격을 입력합니다.

    Top-Dir.2 : Dir.2 방향의 상부 슬래브 철근의 직경 및 간격을 입력합니다.

    Bot.-Dir.2 : Dir.2 방향의 하부 슬래브 철근의 직경 및 간격을 입력합니다.

    Note 1

    Define Sub-Domain 기능을 이용하여 설정된 Slab에 각각 다른 배근을 할 수 있습니다.

    Note 2

    이 기능은 모델링된 부재에 전체적으로 적용하는 기능이며, 슬래브별로 기븐근 타입을 다르게 설정하고자 하는 경우에는 Sub Domain기능을 이용하여 Basic Rebar를 다르게 설정할 수 있습니다.

For Slab Design

 슬래브자동설계에 사용될 철근 직경, 간격 및 피복두께를 입력합니다.

    Rebar : 자동 Slab 휨설계에 사용되는 철근 직경을 입력합니다.

    Spacing : 자동 Slab 휨설계에 사용되는 철근 간격을 입력합니다.

    Concrete Face to Center of Rebar(dT,dB)

       Dir.1 : 주철근 중심에서 단면의 상단, 하단 표면까지의 거리

       Dir.2 : 주철근 중심에서 단면의 상단, 하단 표면까지의 거리

For Mat Design

 Mat 자동설계에 사용될 철근 직경, 간격 및 피복두께를 입력합니다.

    Rebar : 자동 Mat 휨설계에 사용되는 철근 직경을 입력합니다.

    Spacing : 자동 Mat 휨설계에 사용되는 철근 간격을 입력합니다.

    Concrete Face to Center of Rebar(dT,dB)

       Dir.1 : 주철근 중심에서 단면의 상단, 하단 표면까지의 거리

       Dir.2 : 주철근 중심에서 단면의 상단, 하단 표면까지의 거리

For Strip Design

 Column Strip 자동설계에 사용될 철근 직경, 간격 및 피복두께를 입력합니다.

    Rebar : 자동 Column Strip 휨설계에 사용되는 철근 직경을 입력합니다.

    Spacing : 자동 Column Strip 휨설계에 사용되는 철근 간격을 입력합니다.

    Concrete Face to Center of Rebar(dT,dB)

       Dir.1 : 주철근 중심에서 단면의 상단, 하단 표면까지의 거리
