비탄성해석에서 비탄성힌지(Lumped, Distribute, Spring, Truss Type)의 시간 스텝에 따른 연성비(D/D1)를 테이블 형식으로 보여줍니다.

D/D1은 해석된 시간내에서의 최대 변형을 1차 항복변형으로 나눈 연성도입니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Results Tables] 그룹 > [Inelastic Hinge] > [Ductility Factor(D/D1)]

Ductility Factor(D/D1) 기능을 실행하면 Records Activation Dialog가 호출되고 하중조건을 선택한 후  OK 버튼을 클릭합니다.

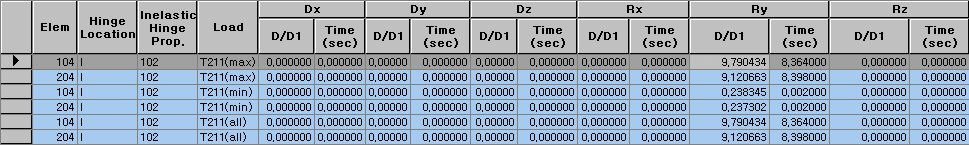

Ductility Factor(D/D1) Table(Lumped)

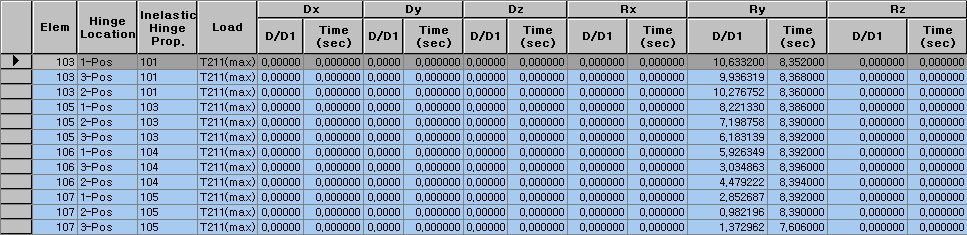

Ductility Factor(D/D1) Table(Distributed)

Elem : 요소번호

Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.

Inelastic Hinge Prop. : 비탄성힌지 속성

Load : 시간이력 하중케이스

D/D1 : 해석된 시간 내에서의 최대변형을 1차항복변형으로 나눈 연성도

Time : 최대변형이 발생할 때의 시간

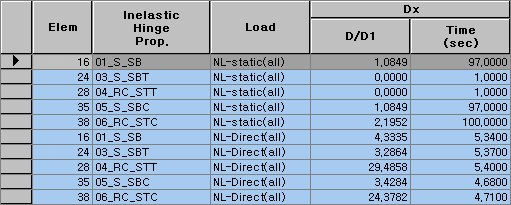

Ductility Factor(D/D1) Table(Truss)

Elem : 요소번호

Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.

Inelastic Hinge Prop. : 비탄성힌지 속성

Load : 시간이력 하중케이스

D/D1 : 해석된 시간 내에서의 최대변형을 1차항복변형으로 나눈 연성도

Time : 최대변형이 발생할 때의 시간

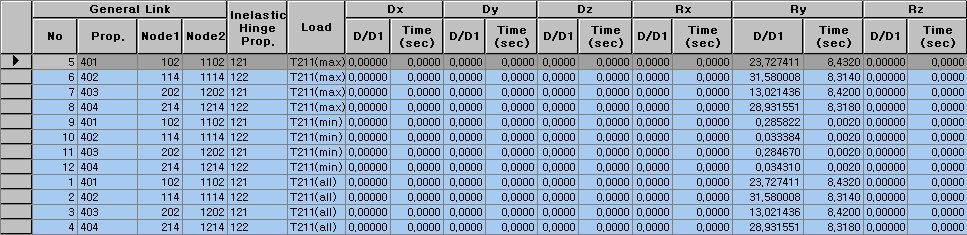

Ductility Factor(D/D1) Table(Spring)

General Link

   Prop. : 범용링크 속성 이름

   Node1, 2 : 링크가 연결된 절점번호

Inelastic Hinge Prop. : 비탄성힌지 속성

Load : 시간이력 하중케이스

D/D1 : 해석된 시간 내에서의 최대변형을 1차항복변형으로 나눈 연성도

Time : 최대변형이 발생할 때의 시간
