적용된 지진하중에 대한 구조물의 항진등급을 부재별로 수정 입력합니다.

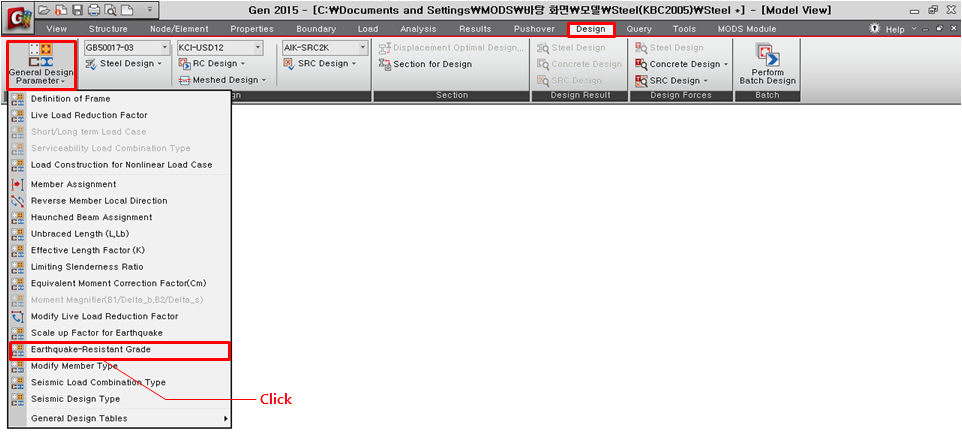

[Design] 탭 > [General Design Parameter] > [Earthquake-Resistant Grade]

Option

 값을 입력/수정하거나 삭제하는 기능을 선택합니다.

 Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.

 Delete : 입력되어 있는 값을 삭제합니다.

Earthquake-Resistant Grade

 구조물 유형별로 지진하중에 대한 항진등급을 적용합니다.

 Concrete : 철근콘크리트 구조

 Steel : 철골 구조

 SRC : 철골-철근콘크리트 구조

Note 1
이 기능은 중국기준 사용시 적용되며, Steel, Concrete, SRC의 Design Code에서 중국 기준(GBJ17-88, GB50010-02, JGJ138-01)의 내진설계 특별 규정을 적용하기 위해 구조물의 항진등급을 지정하면 일괄 적용되지만 그렇지 않고 사용자가 원하는 해당 부재에 항진등급을 개별적용하려면  이 기능을 적용한다.

Note 2
중국 기준(GBJ17-88, GB50010-02, JGJ138-01)의 내진설계 특별 규정에 의해 항진등급을 적용한 후 이 기능을 추가 적용한 경우에는 우선 적용된다.

Note 3

입력된 항진등급은 부재번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.
