보요소(Beam Element)상에 작용하는 분포하중이나 중간집중하중 등의 보하중을 Spread Sheet 형식으로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

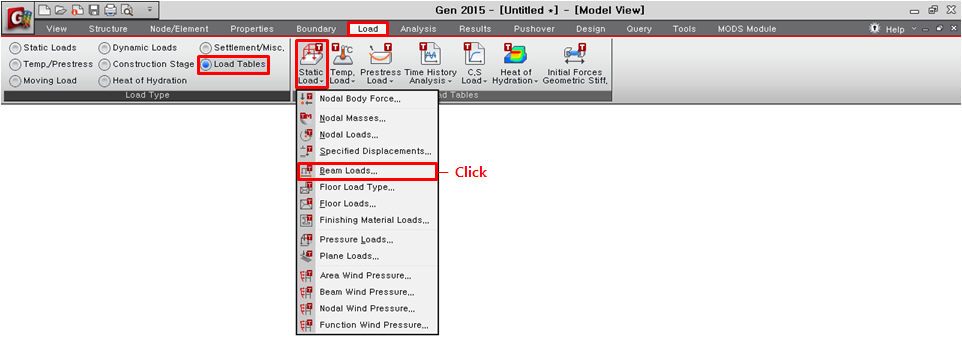

[Load] 탭 > [Load Tables] > [Static Load] > [Beam Loads]

단축키 : [Ctrl] + [Shift] + M

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Element : 요소번호

BM LD Type : 보 하중종류로서 하중의 입력방식별로 자동표시

(Beam Load, Floor Load, Use Temporary, Prestress, Moving Load, Live Load, Typical Load)

Load Case : 보하중이 재하될 단위하중조건 선택

Load Type : 보하중 재하형식 선택

Ecc. : 편심하중의 입력여부

Ecc. Dir. : 편심하중의 방향

Use J : J단에서의 편심여부

Dist-I(m) : 요소의 I단 에서의 편심거리

Dist-J(m) : 요소의 J단 에서의 편심거리

Direction : 보하중의 작용방향 선택

Projection : 보하중 투영길이 재하여부 선택

D1 ~ D4 : 보하중 재하위치(4개소)

P1 ~ P4 : D1 ~ D4 재하위치에서 각 하중값

Unit : 보하중 단위(자동표시)

Dx : 임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 X축방향에 대한 성분벡터(자동표시)

Dy : 임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 Y축방향에 대한 성분벡터(자동표시)

Dz : 임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 Z축방향에 대한 성분벡터(자동표시)

Group : 하중이 포함된 Load Group의 이름

Note
임의 방향 바닥판 하중재하시 작용방향을 바닥판좌표계로 입력하고 이를 보하중으로 치환한 경우에는 보하중의 방향도 바닥판하중의 방향과 동일하게 적용된다. 이때 치환된 보하중의 작용방향을 전체좌표계의 각 방향에 대한 성분벡터로 나타낸 값이다.
