확인을 원하는 절점의 좌표와 절점에 입력된 각종 속성정보들을 테이블형식으로 조회합니다.

Select 기능을 이용하여 단수 또는 복수의 대상을 선택한 다음, 이 기능을 호출합니다.

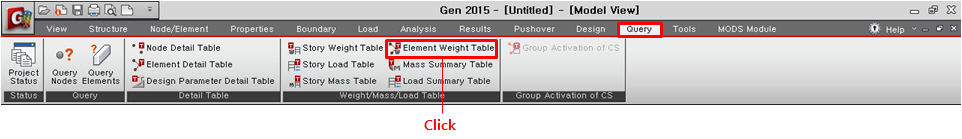

[Query] 탭 > [Weight/Mass/Load Table] 그룹 > [Element Weight Table]

테이블하단의 정보종류별 탭을 클릭하여 원하는 정보테이블을 나타냅니다.

정보테이블의 종류는 다음과 같습니다.

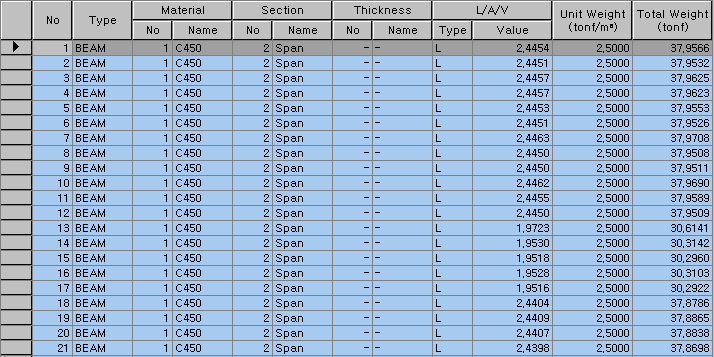

Element Weight Table

No : 요소의 번호

Type : 요소의 종류

Material

No : 재질 번호

Name : 재질의 이름

Section

No : 단면 번호

Name : 단면 이름

Thickness

No : 두께 번호

Name : -(두께 정보는 이름을 가지고 있지 않으므로 표시되지 않음)

L/A/V

Type : 요소의 형상 정보(L : 트러스, 보요소 등의 길이, A : 판요소 등의 면적, V : 입체요소의 체적)

Value: 각 형상정보에 해당하는 값.

Unit Weight : 재질의 단위중량

Weight : 요소의 총 중량
