하중방향별 평균강도비(CDR)를 계산 하기 위한 시스템 그룹을 설정합니다.

설정된 시스템 그룹별로 평균강도비는 Result Tables > Total Evaluation에서 확인할 수 있습니다.

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[Linear Eval.] > [Load]그룹/ [Evaluation Group]

Define Evaluation Group 대화상자

Input Method

Load Case : Static Load Case의 타입이 "Earthquake"인 하중조건과 RS Load Case가 리스트에 보이고 선택 가능

Angle from Global X / Plane XY : 전체좌표계 XY 평면에서 X축 기준으로 각도 지정 (0 이상 실수)

System & Element List

System Group, User Group Name : 평균강도비를 평가하고자 하는 시스템 그룹을 선택하거나 직접 입력

시스템 종류에 따른 설계계수(반응수정계수, 초과강도계수, 변위증폭계수)는 자동계산되지 않으며, Seismic Load, Load Combination, Story Drift Table에서 사용자 입력

Element List : 평가그룹으로 지정할 요소번호를 직접 입력하거나 입력박스를 마우스 클릭 후 모델뷰에서 요소를 선택하여 자동입력 가능

평가그룹 등록시 주의.
한 개의 부재는 다른 하중조건 및 다른 방향에 대해서 여러개의 시스템을 복수개로 설정될 수 있지만, 동일 하중조건 및 동일 Angle에 대해서는 복수개의 그룹으로 설정될 수 없습니다.

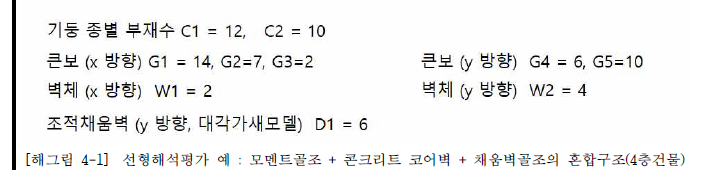

즉, 아래 그림에서와 같이 C1기둥은 RX하중조건에 대해서는 모멘트골조, RY하중조건에 대해서는 조적채움벽골조 그룹으로 설정될 수 있지만,
RX하중조건에 대해서 모멘트골조와 조적채움벽골조 그룹으로 등록할 수 없으며(중복)
RX하중조건 Angle 0도에 대해서는 모멘트골조, RX하중조건 Angle 90도에 대해서는 조적채움벽골조 그룹으로 등록할 수 없습니다.(중복)

  : 평가그룹 리스트를 추가합니다.

  / : 테이블에서 선택된 그룹을 수정 및 삭제합니다.

Note.
[MOE 2018(교육부 2018) 관련조항 보기]
