Event Time Table



▒ 기능

비탄성힌지가 정의된 부재에서 항복이 발생하는 시간을 테이블로 출력합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



▒ 호출

[Results] 탭 > [Results Tables] 그룹 > [Inelastic Hinge] > [Event Time]



▒ 입력

Event Time 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 고유진동모드 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.



Note
 Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

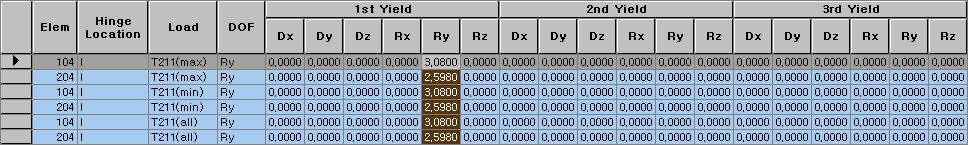

Elem : 요소번호

Hinge Location : 비탄성힌지가 할당된 위치. Lumped Type인 경우 i, j, i & j, FX로 표시되며, Distributed Type인 경우 힌지 개수에 따라 표시됩니다.

Load : 시간이력 하중

DOF : 자유도

1st Yield

   Dx : Dx성분이 Crack 상태에 도달하는 시간

   Dy : Dy성분이 Crack 상태에 도달하는 시간

   Dz : Dz성분이 Crack 상태에 도달하는 시간

   Rx : Rx성분이 Crack 상태에 도달하는 시간

   Ry : Ry성분이 Crack 상태에 도달하는 시간

   Rz : Rz성분이 Crack 상태에 도달하는 시간

2nd Yield

   Dx : Dx성분이 Yield 상태에 도달하는 시간

   Dy : Dy성분이 Yield 상태에 도달하는 시간

   Dz : Dz성분이 Yield 상태에 도달하는 시간

   Rx : Rx성분이 Yield 상태에 도달하는 시간

   Ry : Ry성분이 Yield 상태에 도달하는 시간

   Rz : Rz성분이 Yield 상태에 도달하는 시간

3rd Yield

   Dx : Dx성분이 Ultimate 상태에 도달하는 시간

   Dy : Dy성분이 Ultimate 상태에 도달하는 시간

   Dz : Dz성분이 Ultimate 상태에 도달하는 시간

   Rx : Rx성분이 Ultimate 상태에 도달하는 시간

   Ry : Ry성분이 Ultimate 상태에 도달하는 시간

   Rz : Rz성분이 Ultimate 상태에 도달하는 시간

Note
 Tetralinear에서 3차 항복에 도달한 시간을 나타냅니다.

Note
 각 성분별 시간이 "0"으로 표시되면 항복상태에 도달하지 않은 것을 나타냅니다.
면진장치의 경우, 요소의 특성상, Event Time은 항복상태와 관계없이 항상"0"으로 표시됩니다.
