바닥판하중(Floor Load)을 고려할 하중조건과 바닥판 하중의 크기를 입력하거나 수정하는 작업을 Spread Sheet 형식의 Table에서

  수행합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

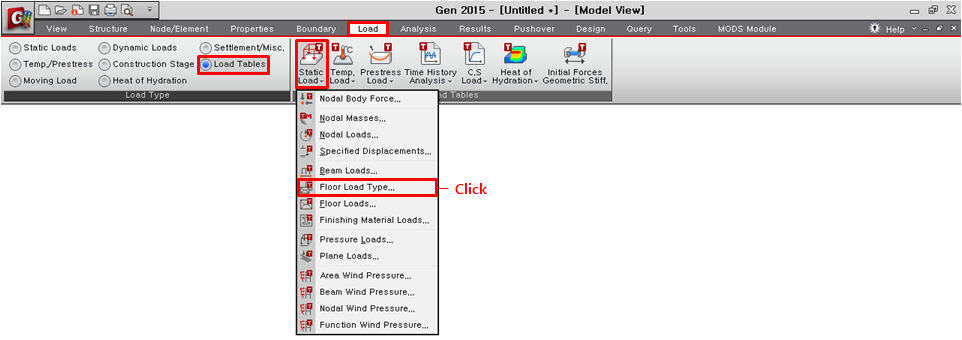

[Load] 탭 > [Load Tables] > [Static Load] > [Floor Loads Type]

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Name : 바닥판 하중의 이름

Desc : 간단한 설명문

Loadcase1 : 첫번째 하중조건

Load1 : 첫번째 하중조건의 단위면적당 하중

Sub1 : 첫번째 하중조건에 가상보 자중 포함 여부 지정

Loadcase2 : 두번째 하중조건

Load2 : 두번재 하중조건의 단위면적당 하중

Sub2 : 두번째 하중조건에 가상보 자중 포함 여부 지정

Loadcase3 : 세번째 하중조건

Load3 : 세번재 하중조건의 단위면적당 하중

Sub3 : 세번째 하중조건에 가상보 자중 포함 여부 지정

Loadcase4 : 네번째 하중조건

Load4 : 네번재 하중조건의 단위면적당 하중

Sub4 : 네번째 하중조건에 가상보 자중 포함 여부 지정
