Footing Design
▒ 기능
|
1. 기초설계용 하중조합조건은 기초설계를 하기에 앞서 설정되어야 합니다. 하중조합조건은 Results > Combinations에서 설정할 수 있으며, 사용하중과 계수하중은 에서 선택합니다.
2. 입력사항은 프로그램을 종료하면 삭제되고, 계산결과 출력창의 내용은 저장할 수 없습니다. 3. 기초설계는 단면설계(Auto Design)와 강도검증(Code Check)의 두 가지 모드가 있으며, 모드의 전환은 우측에 있는 변경합니다.
Note
4. 기둥의 단면치수는 기초에 접해있는 부재중 크기가 가장 큰 단면으로 설정되며, 단면형상은 원형강관과 원형봉강의 기둥일 경우는 외곽지름을 직경으로 하는 원형(Circle)으로, 나머지 형상의 기둥은 부재의 가로와 세로의 길이를 사용하여 사각형(Rect.)으로 치환하여 계산하도록 하였습니다.
페데스탈, 베이스 플레이트등으로 인해 기둥의 단면치수를 변경하여야 하는 경우에는 |
직접독립기초 및 말뚝독립기초를 설계합니다.
버튼으로
에서 변경합니다.
▒ 호출
|
|
▒ 입력
|
Footing Design 대화상자
설계하려는 복수개의 기초그룹을 생성합니다.
설계할 기초의 이름을 입력합니다. 여기서 설정된 이름은 계산결과 출력에서 제목을 출력할 때만 이용됩니다.
설계할 기초가 위치한 절점의 번호를 입력합니다. 마우스커서로 절점번호 입력란을 한 번 클릭한 후 작업화면에서 대상 절점을 지정하면 입력됩니다. 절점번호 입력란에 대상 절점번호를 직접 입력할 수도 있습니다.
기초판의 크기 및 높이와 관련된 항목을 입력합니다. Lx : 기초판의 X축 방향 길이(m) Ly : 기초판의 Y축 방향 길이(m) 직접독립기초의 Auto Design 모드에서 기초판의 크기는 자동으로 계산됩니다. 말뚝독립기초에서 기초판의 크기는 말뚝간의 간격 및 연단거리를 사용하여 자동으로 계산되며, 사용자가 직접 입력할 수 없습니다. Depth (D) : 기초판의 두께(cm) Auto Design 모드에서는 자동으로 계산됩니다. Cover Thk (dc) : 콘크리트 연단에서 주철근 중심까지의 거리(cm)
사용할 재료의 강도를 입력합니다. 설정되어 있지 않은 강도를 이용하고자 할 때는 사용자가 직접 값을 입력합니다. Concrete (fck) : 콘크리트의 압축강도(kgf/cm2) Re-bar (fy) : 철근의 항복강도(kgf/cm2)
사용할 철근의 규격을 입력합니다. 지정되어 있는 철근만 사용할 수 있으며, 원형철근은 사용할 수 없습니다. 철근은 선택한 철근부터 큰 사이즈로 3종류를 사용하여 출력합니다. Y Direction : Y축 방향 철근의 규격 X Direction : X축 방향 철근의 규격
직접독립기초 또는 파일독립기초로 입력모드를 변환합니다.
해석결과의 절점 반력 이외의 설계에 필요한 추가하중을 입력합니다. Surcharge Load (Ws) : 표면에 재하되는 단위면적당의 하중(tf/m2) Soil Height (H) : 지표면에서 기초상부까지의 높이(cm) Soil Density (γq) : 기초상부에 재하되는 흙의 비중(tf/m3)
주축의 방향을 결정합니다. 여기서 설정된 주축은 주근과 부근의 유효깊이 d를 계산할 때와 파일 기초에서 파일의 배치를 할 때 사용합니다. X Axis : X축을 주축으로 설정 Y Axis : Y축을 주축으로 설정 선택합니다.
Note
자동으로 적절한 기초의 치수 및 파일의 개수를 찾아줍니다. 입력된 절점과 하중조합을 모두 검토하여 만족하는 치수를 찾은 후 계산결과 출력은 가장 불리한 절점의 가장 불리한 하중조합만을 출력합니다. 경우에 따라서 기초의 크기(Lx, Ly)를 결정하는 절점번호와 기초의 두께를 결정하는 절점이 다를 경우는 기초의 크기가 결정된 절점의 계산결과를 출력합니다. Code Check / Auto Design 변환은 우측의 Auto Design 버튼을 누르는 경우 생성되는 메뉴에서 변환할 수 있습니다.
입력되어 있는 데이터를 바탕으로 계산을 수행합니다. 기초설계용 하중조합조건이 여러 개일 경우는 가장 불리한 설계용 하중조합조건을 출력합니다.
직접 독립기초설계에 필요한 항목을 입력합니다.
말뚝독립기초설계에 필요한 항목을 입력합니다.

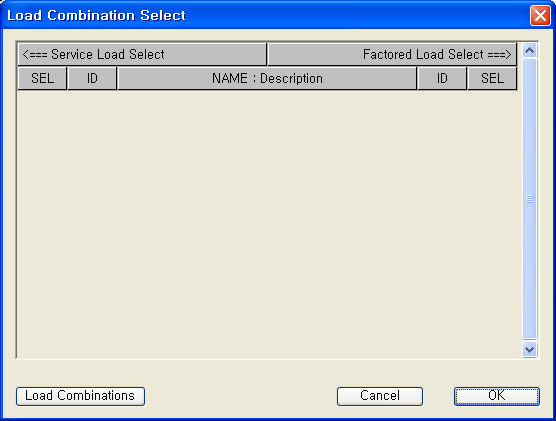

설정되어 있는 하중조합에서 설계에 이용할 사용하중과 계수하중을 선택합니다 하중 조합은 기초설계에 들어오기 전에 미리 조합되어 있어야 합니다.
기둥 혹은 페데스탈의 크기 및 형상을 변경할 수 있습니다.

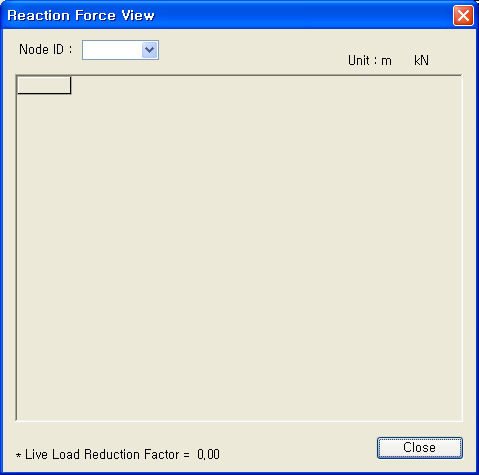

반력값을 보여줍니다. 적재(활)하중 저감(감소)계수(Live Load Reduction Factor)는 사용자가 이전에 입력하지 않았을 경우는 1.0으로 설정되어 있습니다. 화면에 표시되는 반력값은 적재(활)하중 저감(감소)계수(Live Load Reduction Factor)를 반영하여 계산합니다.
설계와 관련된 각종 변수값을 변경합니다.
|
: 기초설계대화상자의 초기상태로 되돌립니다.
: 복수개의 기초설계를 하기 위한 기초그룹을 추가합니다.
: 현재의 기초그룹을 삭제합니다.
: 설정된 기초설계용 하중조합조건에서 설계에 이용할 사용하중조합조건과 계수하중조합조건을
: 설계에 적용할 기둥(페데스탈)의 크기를 변경합니다.
: 절점의 반력값을 볼 수 있습니다.
: 설계와 관련된 각종 변수값을 변경합니다.
|
|
