Force(Global)



▒ 기능

해석결과 발생한 Solid요소의 내력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



▒ 호출

[Results] 탭 > [Tables] 그룹 > [Solid] > [Force(Global)]



▒ 입력("Truss Forces", "Truss Stresses" 참조)

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.



Active Dialog 대화상자

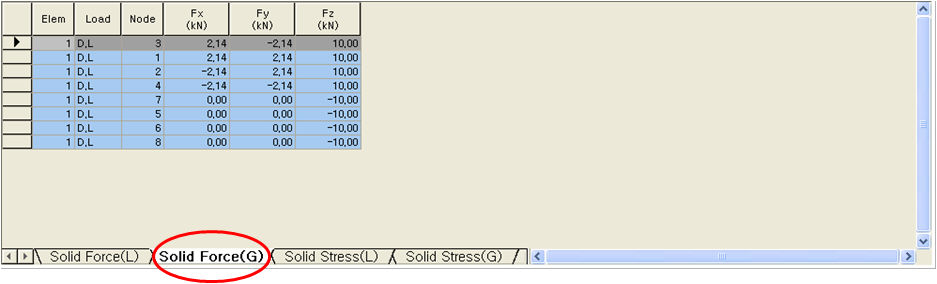

Solid Force(Global) 선택 시





Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fx : 요소좌표계 x축 방향의 요소내력

Fy : 요소좌표계 y축 방향의 요소내력

Fz : 요소좌표계 z축 방향의 요소내력

FX : 전체좌표계 X축 방향의 요소내력

FZ : 전체좌표계 Z축 방향의 요소내력
