해석결과 발생한 판요소의 내력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Tables] 그룹 > [Plate] > [Force(Unit Length)]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

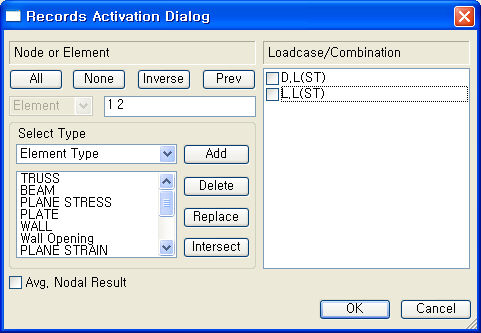

Active Dialog 대화상자

Plate Force(Unit Length:Local)

Fxx : 요소좌표계 x축방향의 단위폭당 축력

Fyy : 요소좌표계 y축방향의 단위폭당 축력

Fxy : 요소좌표계 x-y축 평면의 단위폭당 전단력

Fmax : 단위폭당 최대 주축력

Fmin : 단위폭당 최소 주축력

Angle : 요소좌표계 x축과 최대축력 주축과 이루는 각도

Mxx : 요소좌표계 x축 방향에 대한 단위폭당 휨모멘트

Myy : 요소좌표계 y축 방향에 대한 단위폭당 휨모멘트

Mxy : 요소좌표계 x-y축 방향에 대한 단위폭당 비틀림모멘트

Mmax : 단위폭당 최대 주휨모멘트

Mmin : 단위폭당 최소 주휨모멘트

Angle : 요소좌표계 x축과 최대휨모멘트 주축과의 각도

Vxx : 요소좌표계 y-z면의 단위폭당 두께방향 전단력

Vyy : 요소좌표계 x-z면의 단위폭당 두께방향 전단력

Plate Force(Unit Length:UCS)

Elem : 요소번호

Load : 단위하중조건

Node : 절점번호

Fxx : 전체좌표계 x축방향의 단위폭당 축력

Fyy : 전체좌표계 y축방향의 단위폭당 축력

Fxy : 전체좌표계 x-y축 평면의 단위폭당 전단력

Fmax : 단위폭당 최대 주축력

Fmin : 단위폭당 최소 주축력

Angle : 전체좌표계 x축과 최대축력 주축과 이루는 각도

Mxx : 전체좌표계 x축 방향에 대한 단위폭당 휨모멘트

Myy : 전체좌표계 y축 방향에 대한 단위폭당 휨모멘트

Mxy : 전체좌표계 x-y축 방향에 대한 단위폭당 비틀림모멘트

Mmax : 단위폭당 최대 주휨모멘트

Mmin : 단위폭당 최소 주휨모멘트

Angle : 전체좌표계 x축과 최대휨모멘트 주축과의 각도

Vxx : 전체좌표계 y-z면의 단위폭당 두께방향 전단력

Vyy : 전체좌표계 x-z면의 단위폭당 두께방향 전단력
