해석결과 발생한 케이블 요소의 부재력과을 출력합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Tables] 그룹 > [Cable] > [Force]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

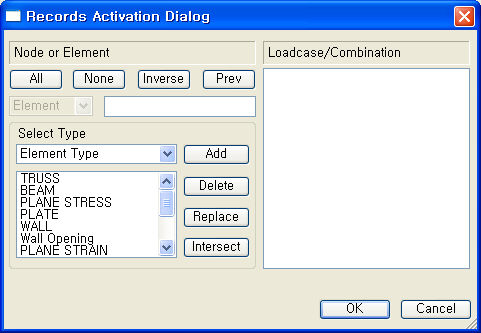

Active Dialog 대화상자

Elem : 요소번호

Node I  : i 단면에서 Node 번호

Node J  : j 단면에서 Node 번호

Load  : 하중조건

Tension  : i단면에서 케이블 인장력

FX  : 전체좌표계 X축 방향 i 단면에서 케이블 인장력

FY  : 전체좌표계 Y축 방향 i 단면에서 케이블 인장력

FZ  : 전체좌표계 Z축 방향 i 단면에서 케이블 인장력

Tension  : j단면에서 케이블 인장력

FX  : 전체좌표계 X축 방향 j 단면에서 케이블 인장력

FY  : 전체좌표계 Y축 방향 j 단면에서 케이블 인장력

FZ  : 전체좌표계 Y축 방향 j 단면에서 케이블 인장력
