해석결과 발생한 벽요소의 부재력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Tables] 그룹 > [Wall] > [Force&Moment]

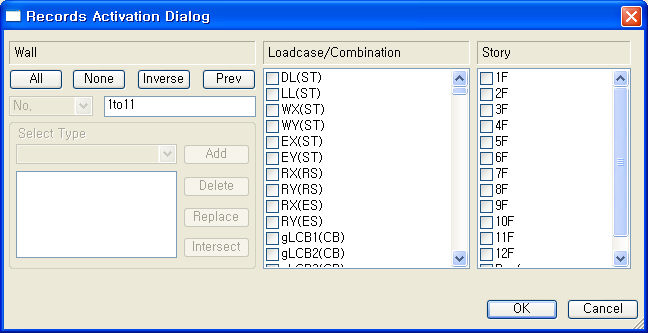

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

Active Dialog 대화상자

Story : 층이름

Level : 층의 고도(Elevation)

Wall : 벽체조합번호

Load : 단위하중조건

Part : 벽요소의 요소내력 출력위치(상단(Top End)과 하단(Bottom End))

Axial : 요소좌표계 x축 방향의 축력

Shear-y : 요소좌표계 y축 방향의 전단력

Shear-z : 요소좌표계 z축 방향의 전단력

Torsion : 요소좌표계 X축에 대한 비틀림모멘트

Moment-y : 요소좌표계 Y축에 대한 휨모멘트

Moment-z : 요소좌표계 Z축에 대한 휨모멘트
