해석결과 발생한 Solid요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

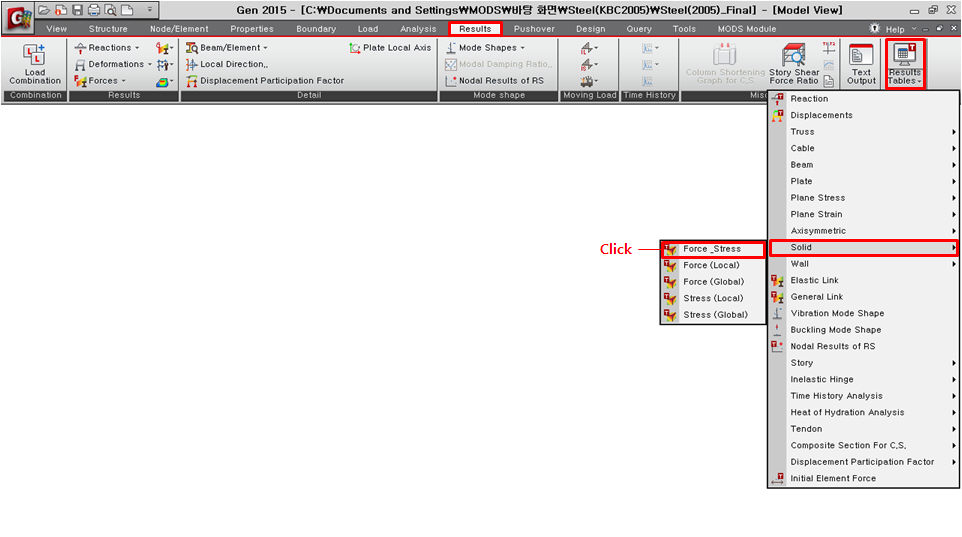

[Results] 탭 > [Tables] 그룹 > [Solid] > [Force&Stress]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

Active Dialog 대화상자

Solid Force(Local) 선택 시

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fx : 요소좌표계 x축 방향의 요소내력

Fy : 요소좌표계 y축 방향의 요소내력

Fz : 요소좌표계 z축 방향의 요소내력

FX : 전체좌표계 X축 방향의 요소내력

FZ : 전체좌표계 Z축 방향의 요소내력

Solid Force(Global) 선택 시

Elem : 요소번호

Load : 단위하중조건

Stage : 시공단계

Step : 단계

Node : 절점번호

Fx : 요소좌표계 x축 방향의 요소내력

Fy : 요소좌표계 y축 방향의 요소내력

Fz : 요소좌표계 z축 방향의 요소내력

FX : 전체좌표계 X축 방향의 요소내력

FZ : 전체좌표계 Z축 방향의 요소내력

Solid Stress(Local) 선택 시

Elem : 요소번호

Load : 단위하중조건

Step : 재료비선형 해석시 Load Step

Node : 절점번호

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-zz : 요소좌표계 z축 방향의 축응력

Sig-xy : 요소좌표계 x-y 평면의 전단응력

Sig-yz : 요소좌표계 y-z 평면의 전단응력

Sig-xz : 요소좌표계 x-z 평면의 전단응력

Sig-P1 : 주축 1방향의 주응력

Sig-P2 : 주축 2방향의 주응력

Sig-P3 : 주축 3방향의 주응력

Max-Shear : 최대전단응력

Sig-EFF : 유효응력(von-Mises Stress)

Sig-OCT : 팔면체응력(Octahedral Shear Stress)

Sig-P1

   ux : 주응력의 x 방향 벡터

   uy : 주응력의 y 방향 벡터

   uz : 주응력의 z 방향 벡터

Sig-P2, Sig-P3도 동일

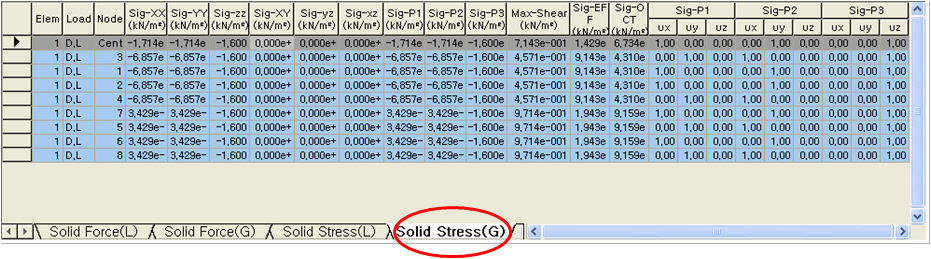

Solid Stress(Global) 선택 시

Elem : 요소번호

Load : 단위하중조건

Step : 재료비선형 해석시 Load Step

Node : 절점번호

Sig-XX : 전체좌표계 X축 방향의 축응력

Sig-YY : 전체좌표계 Y축 방향의 축응력

Sig-ZZ : 전체좌표계 Z축 방향의 축응력

Sig-XY : 전체좌표계 X-Y 평면의 전단응력

Sig-YZ : 전체좌표계 Y-Z 평면의 전단응력

Sig-XZ : 전체좌표계 X-Z 평면의 전단응력

Sig-P1 : 주축 1방향의 주응력

Sig-P2 : 주축 2방향의 주응력

Sig-P3 : 주축 3방향의 주응력

Max-Shear : 최대전단응력

Sig-EFF : 유효응력(von-Mises Stress)

Sig-OCT : 팔면체응력(Octahedral Shear Stress)

Sig-P1

   ux : 주응력의 x 방향 벡터

   uy : 주응력의 y 방향 벡터

   uz : 주응력의 z 방향 벡터

Sig-P2, Sig-P3도 동일
