해석결과 발생한 Beam요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Tables] 그룹 > [Beam] > [Force&Stress]

Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

Active Dialog 대화상자

Beam Force 선택 시

Elem : 요소번호

Load : 단위하중(조합)조건

Beam Force

   Part : 요소내력의 출력위치

   Axial : 축력

   Shear - y : 요소좌표계 y축 방향 전단력

   Shear - z : 요소좌표계 z축 방향 전단력

   Torsion : 요소좌표계 x축에 대한 비틀림모멘트

   Moment - y : 요소좌표계 y축에 대한 휨모멘트

   Moment - z : 요소좌표계 z축에 대한 휨모멘트

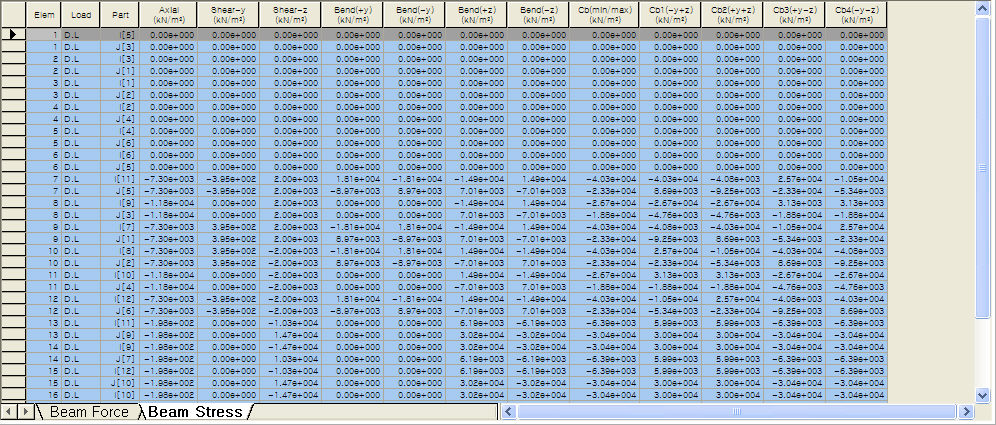

Beam Stress 선택 시

Part : 요소응력의 출력위치

Axial : 축응력

Shear - y : 요소좌표계 y축 방향 전단응력

Shear - z : 요소좌표계 z축 방향 전단응력

Bend(+y) : 요소좌표계 y축에 대한 휨응력

Bend(-y) : 요소좌표계 y축에 대한 휨응력

Bend(+z) : 요소좌표계 z축에 대한 휨응력

Bend(-z) : 요소좌표계 z축에 대한 휨응력

Cb(min/max) : Cb1, Cb2, Cb3, Cb4 중에서 절대값이 최대인 조합응력

Cb1(-y+z) : Axial + Bend(-y) + Bend(+z)

Cb2(+y+z) : Axial + Bend(+y) + Bend(+z)

Cb3(+y-z) : Axial + Bend(+y) + Bend(-z)

Cb4(-y-z) : Axial + Bend(-y) + Bend(-z)
