Name

범용연결요소 속성의 명칭을 입력합니다.

Application Type

범용연결요소의 적용 방식을 선택합니다. 해석에 적용되는 방식은 크게 Element Type과 Force Type로 구분합니다.

Element Type 1 : 범용연결요소는 해석과정에서 요소 강성행렬을 갱신함으로써 요소의 비선형 거동을 직접적으로 반영합니다.

Element Type 2 : 면제진장치특성을 반영한 범용링크를 정의합니다.

    Seismic Control Devices Type : 5개의 면제진장치인 [점성/오일 댐퍼], [점탄성댐퍼], [강재댐퍼], [면진용이력형댐퍼(MSS)], 면진받침(MSS)]중에 선택합니다.

    Seismic Control Devices Properties : 각 타입마다 이미 생성된 면제진특성 속성을 선택합니다.

Force Type : 범용연결요소는 요소 강성행렬을 갱신하지 않고 비선형 속성에 따라서 계산된 부재력을 외부하중으로 치환해 줌으로써 간접적으로 비선형성을 고려합니다.

Property Type

적용방식에 따른 구체적인 연결요소를 나타냅니다. Element Type의 범용연결요소에는 Spring, Dashpot 및 Spring and Dashpot의 3가지 타입을 제공합니다.

Force Type의 범용연결요소에는 제진장치로 이용하는 Viscoelastic Damper, Hysteretic System와 면진장치로 이용하는 Lead Rubber Bearing Isolator, Friction Pendulum System Isolator이 있으며, 압축전담요소인 Gap 및 인장전담요소인 Hook로 6가지 타입을 제공합니다.

Element Type
Element Type 범용연결요소에는 Spring, Linear Dashpot 및 Spring and Linear Dashpot의 세가지 Property Type이 제공됩니다. Spring은 6개 성분 별로 선형탄성인 Stiffness만을 가지며 Linear Dashpot은 6개 성분 별로 선형점성인 Damping만을 갖습니다. Spring and Linear Dashpot은 Spring과 Linear Dashpot이 병렬로 연결된 형태입니다.

Spring

Spring은 직접적분법에 의한 비선형시간이력해석 시에 Inelastic Hinge Properties를 부여( 버튼 클릭)하여 비선형 요소로 사용가능하며, 비선형 해석과정에서 요소 강성행렬을 갱신함으로써 요소의 비선형 거동을 직접적으로 반영합니다. 이는 주로 구조물에 부분적으로 발생하는 소성힌지나 지반의 비선형성을 모델링하기 위해 사용됩니다.

Note
Pushover해석에서도 General Link의 Spring 타입을 이용하여 비탄성힌지특성을 갖는 경계조건을 입력할 수 있다.

Linear Dashpot

Spring and Linear Dashpot

Force Type
Force Type 범용연결요소는 제진장치로 이용되는 Visco-elastic Damper, Hysteretic System, 면진장치로 이용되는 Lead Rubber Bearing Isolator, Friction Pendulum System Isolator, 압축전담요소인 Gap 및 인장전담요소인 Hook 등의 Property Type이 제공되며, 비선형 시간이력해석인 경계비선형해석에 사용됩니다. Force Type 범용연결요소의 각각의 성분은 Linear Properties로서 Effective Stiffness 및 Effective Damping을 가지며, 사용자가 선택한 성분에 대해서 Nonlinear Properties를 입력할 수 있습니다.
Force Type 범용링크요소는 정적해석, 응답스펙트럼해석에서는 Effective Stiffness를 갖는 선형요소로서 해석되며 Effective Damping는 무시됩니다. 선형시간이력해석에서는 Effective Stiffness에 기초한 선형요소로서 해석됩니다. 비선형시간이력해석에서는 Effective Stiffness가 가상의 선형강성 역할을 하며, 요소 강성행렬을 갱신하지 않고, 비선형 속성에 따라 계산된 부재력을 외부 하중으로 치환해 줌으로써 간접적으로 비선형성을 고려합니다.

[Viscoelastic Damper]

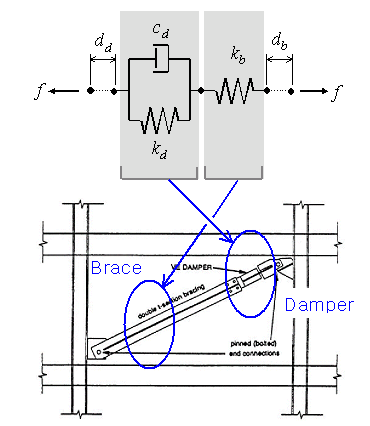

iscoelastic Damper는 6개 자유도별로 선형스프링과 (비)선형점성감쇠가 병렬로 연결된 점탄성감쇠기와 이를 양 절점에 연결하는 스프링으로 구성되어 있습니다. Civil2006 에서는 세가지 타입의 Viscoelastic Damper모델을 제공합니다.   1. Damper Type= Maxwell Model Maxwell Model은 아래 그림과 같이, 선형스프링과 점성감쇠가 직렬로 연결된 모델로서 Fluid Viscoelastic Device의 해석에 사용됩니다. Maxwell Model의 힘-변형 관계식은 다음과 같습니다     Damping (Cd) : 점탄성감쇠기의 감쇠 상수 Reference Velocity (V0) : 참조 속도 Note 일반적으로 1.0값을 입력하되, midas Civil 이 제공하는 단위계의 변환시에는 변환된 길이단위에 따라 달라지게 되므로 주의해야 한다. Damping Exponent (s) : 점탄성감쇠기의 비선형점성감쇠 특성을 정의하는 상수 (점성감쇠력은 변형속도의 반대방향으로 작용하고 그 절대값의 s승에 비례) Note 점성감쇠는 변형의 변화율에 비례하는 선형 점성 감쇠(s=1.0) 뿐만 아니라 변형 변화율의 지수승에 비례하는 비선형 점성감쇠(0.0<s>1.0)로 모델링 할 수 있으며, 비선형 감쇠 특성 지수 s는 0.35~1.00범위의 값을 사용하는 것이 일반적이다. Bracing Stiffness (kb) : 연결부재의 강성(Rigid Bracing을 선택하여 연결부재의 강성효과를 무시하거나 사용자 정의값을 입력)   2. Damper Type= Kelvin(Voigt) Model Kelvin Model은 아래 그림과 같이, 선형스프링과 점성감쇠가 병렬로 연결된 모델로서 Solid Viscoelastic Device의 해석에 사용됩니다. Kelvin Model의 힘-변형 관계식은 다음과 같으며, 우변의 모든 항이 기지값이므로 아래 식를 직접 풀어 점탄성 감쇠기에 작용하는 힘을 구할 수 있습니다.     Damper Stiffness (kd) : 점탄성감쇠기의 강성 Damping (Cd) : 점탄성감쇠기의 감쇠 상수 Reference Velocity (V0) : 참조 속도 Note 일반적으로 1.0값을 입력하되, Civil2006 이 제공하는 단위계의 변환시에는 변환된 길이단위에 따라 달라지게 되므로 주의해야 한다. Damping Exponent (s) : 점탄성감쇠기의 비선형점성감쇠 특성을 정의하는 상수 (점성감쇠력은 변형속도의 반대방향으로 작용하고 그 절대값의 s승에 비례) Note 점성감쇠는 변형의 변화율에 비례하는 선형 점성 감쇠(s=1.0) 뿐만 아니라 변형 변화율의 지수승에 비례하는 비선형 점성감쇠(0.0<s>1.0)로 모델링 할 수 있으며, 비선형 감쇠 특성 지수 s는 0.35~1.00범위의 값을 사용하는 것이 일반적이다.   3. Damper Type= Damper Brace Assembly Model Damper Brace Assembly Model은 Kelvin 모델에 스프링이 연결된 모델로서 아래 그림과 같이 제진용 가새 해석시에 사용됩니다. Kelvin Model의 힘-변형 관계식은 다음과 같으며, 우변의 모든 항이 기지값(이미 알고 있는 값)이므로 아래 식를 직접 풀어 점탄성 감쇠기에 작용하는 힘을 구할 수 있습니다.     Damper Stiffness (kd) : 점탄성감쇠기의 강성 Damping (Cd) : 점탄성감쇠기의 감쇠 상수 Reference Velocity (V0) : 참조 속도 Note 일반적으로 1.0값을 입력하되, Civil2006 이 제공하는 단위계의 변환시에는 변환된 길이단위에 따라 달라지게 되므로 주의해야 한다. Damping Exponent (s) : 점탄성감쇠기의 비선형점성감쇠 특성을 정의하는 상수 (점성감쇠력은 변형속도의 반대방향으로 작용하고 그 절대값의 s승에 비례) Note 점성감쇠는 변형의 변화율에 비례하는 선형 점성 감쇠(s=1.0) 뿐만 아니라 변형 변화율의 지수승에 비례하는 비선형 점성감쇠(0.0<s>1.0)로 모델링 할 수 있으며, 비선형 감쇠 특성 지수 s는 0.35~1.00범위의 값을 사용하는 것이 일반적이다. Bracing Stiffness (kb) : 연결부재의 강성(Rigid Bracing을 선택하여 연결부재의 강성효과를 무시하거나 사용자 정의값을 입력)







[Gap]

[Hook]

[Hysteretic System]

[Lead Rubber Bearing Isolator]

[Friction pendulum System Isolator]

Description

간단한 설명문을 입력하는 항목입니다.

Self Weight

범용연결요소의 중량을 입력합니다. 입력된 중량은 요소 양단의 절점으로 절반씩 배분되어 구조물 자중에 의한 Static Load(고정하중) 혹은 질량으로의 변환에 사용됩니다.

Use Mass

사용자에 의하여 범용연결요소에 추가적인 질량을 입력할 수 있습니다.

Linear Properties

범용연결요소의 6개 자유도에 해당되는 개별 스프링의 유무와 강성 및 감쇠를 입력합니다.

범용 연결요소의 유효 강성은 고유치 해석에 필요한 강성을 구성하는데에, 그리고 동적해석에서 비례 감쇠 선택시에 감쇠 행렬 구성시에도 사용됩니다.  유효감쇠는  모드중첩법과 직접적분법을 이용하는 선형시간이력해석에서 구조물의 감쇠설정을 Group Damping으로 설정한 경우에만 해석에 적용됩니다. Element Type 범용연결요소는 입력된 강성에 기초하여 초기요소강성을 구성합니다. 그리고 비탄성 힌지속성과 연계되는 경우에는 강성을 갱신하며 해석에 적용됩니다. 반면에 Force Type 범용연결요소는 유효강성에 기초한 요소강성을 가지지만 비선형 속성을 정의하더라도 강성행렬이 갱신되지는 않습니다. 특히 Force Type 범용연결요소을 적용하는 경계비선형 시간이력해석에서 유효강성은 알고리즘 상에서 강체운동을 방지하기 위한 가상의 강성을 의미하며 비선형 해석시에 유효강성 값이 매우 크면 반복해석 과정에서 발산하기 쉽기 때문에 적절한 값을 입력해야 합니다. 제진 및 면진장치의 초기강성을 입력하는 것이 일반적입니다.DOF : 체크박스에 체크함으로써 6개 변형 자유도의 스프링 유무를 입력합니다.

Dx, Dy, Dz : 각각 요소좌표계 x, y, z축 방항의 이동(Translational)변형 자유도

Rx, Ry, Rz : 각각 요소좌표계 x, y, z축 중심의 회전(Rotational) 변형 자유도

Effective Stiffness : 유효강성 값을 입력합니다.

Effective Damping : 유효감쇠는  모드중첩법과 직접적분법을 이용하는 선형시간이력해석에서 구조물의 감쇠설정을 Group Damping으로 설정한 경우에만 해석에 적용됩니다.

Nonlinear Properties

Force Type의 범용연결요소의 6개 스프링에 대해서 비선형 속성의 보유 여부를 입력하고 비선형 특성을 정의하는 파라미터를 입력합니다. 이때 비선형 속성을 입력할 수 있는 스프링은 이미 Linear Spring Property를 가지고 있는 자유도, 즉 Linear Spring Property의 DOF 체크박스가 체크된 자유도로 제한됩니다.

DOF : 체크박스에 체크함으로써 해당 자유도의 비선형 속성 보유 여부를 체크합니다.

체크 시에 바로 우측에 있는 Nonlinear Properties 입력버튼이 자동 클릭되어 해당되는 입력 대화상자가 열립니다.

Nonlinear Properties: 버튼을 클릭하여 해당 되는 비선형 스프링의 속성을 정의하는 파라미터를 입력합니다.

Shear Spring Location

Dz 자유도를 체크하면 활성화되며, 전단스프링의 위치를 입력할 수 있습니다. 이 옵션은 전단변형으로 인하여 발생하는 단부의 추가적인 모멘트를 고려하기 위한 것입니다.

입력 형식은 시작절점(N1)으로부터 전단스프링 위치까지의 거리를 전체 길이로 나눈 비율로 입력하며 Dy, Dz는 각각 요소좌표계 y축 및 z축 방향 전단스프링을 가리킵니다.

전단스프링의 위치를 입력하면 양단에서의 모멘트에는 전단력에 의한 차이가 발생합니다(모멘트의 차이 = 전단력 × 부재길이). 반면에 전단스프링의 위치를 입력하지 않으면 양단의 모멘트는 전단력의 영향을 받지 않고 항상 동일한 값을 갖습니다.
