Supports의 우측

Support Table 표시

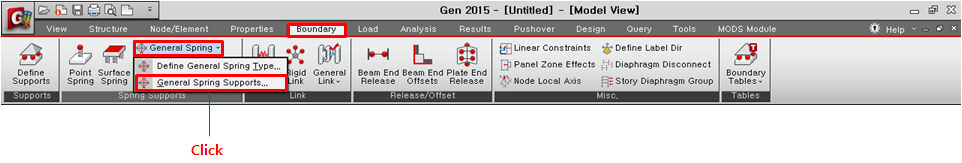

General Spring Supports의 우측

General Spring Supports Table 표시

Boundary Group Name

입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.

Options

Add/Replace : 임의의 절점에 일반절점 강성을 신규 또는 대체 입력할 경우 지정

Delete : 임의의 절점에 이미 입력되어 있는 일반절점 강성을 해제할 경우 지정

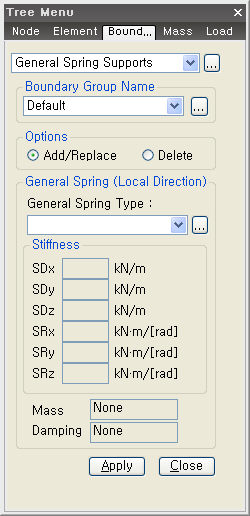

General Spring

General Spring Type

이미 정의된 일반절점 강성 중 입력하고자 하는 일반절점 강성을 선택합니다.("Define General Spring Type" 참조)

우측의 버튼을 클릭하면 General Spring Type 대화상자가 나타납니다.

SDx : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 x축 방향의 스프링강성

SDy : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 y축 방향의 스프링강성

SDz : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 z축 방향의 스프링강성

SRx : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 x축에 대한 회전방향의 스프링강성

SRy : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 y축에 대한 회전방향의 스프링강성

SRz : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 z축에 대한 회전방향의 스프링강성

Note
상기 6개의 스프링강성값은 General Spring Type에서 입력된 6 x 6 강성행렬 중 대각성분 6개의 스프링강성값만 나타낸 것이다.
