임의의 절점의 자유도구속 데이터를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

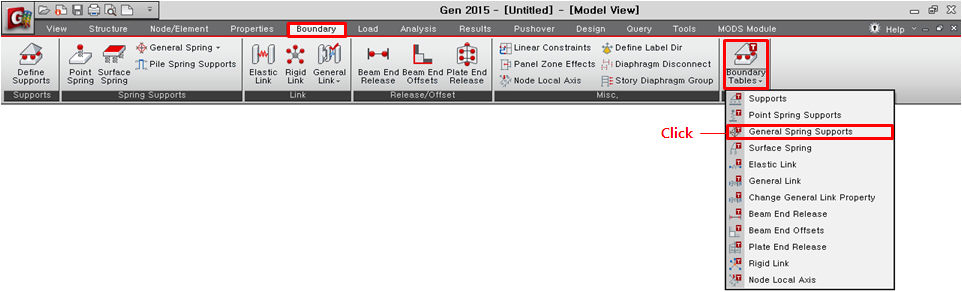

[Boundary] 탭 > [Tables] 그룹 > [Boundary Tables] > [General Spring Supports Table]

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Node : 절점번호

Type : 일반절점 강성의 이름

SDx : 절점좌표계 또는 전체좌표계 x축 방향의 스프링강성

SDy : 절점좌표계 또는 전체좌표계 y축 방향의 스프링강성

SDz: 절점좌표계 또는 전체좌표계 z축 방향의 스프링강성

SRx : 절점좌표계 또는 전체좌표계 x축에 대한 회전 스프링강성

SRy : 절점좌표계 또는 전체좌표계 y축에 대한 회전 스프링강성

SRz : 절점좌표계 또는 전체좌표계 z축에 대한 회전 스프링강성

Group : 입력한 경계조건이 포함된 Boundary Group 이름
