Hysteretic Isolator(MSS)



▒ 기능

면진이력형 댐퍼 장치(Hysteretic Isolator (MSS))의 속성을 입력, 수정, 삭제합니다.



▒ 호출

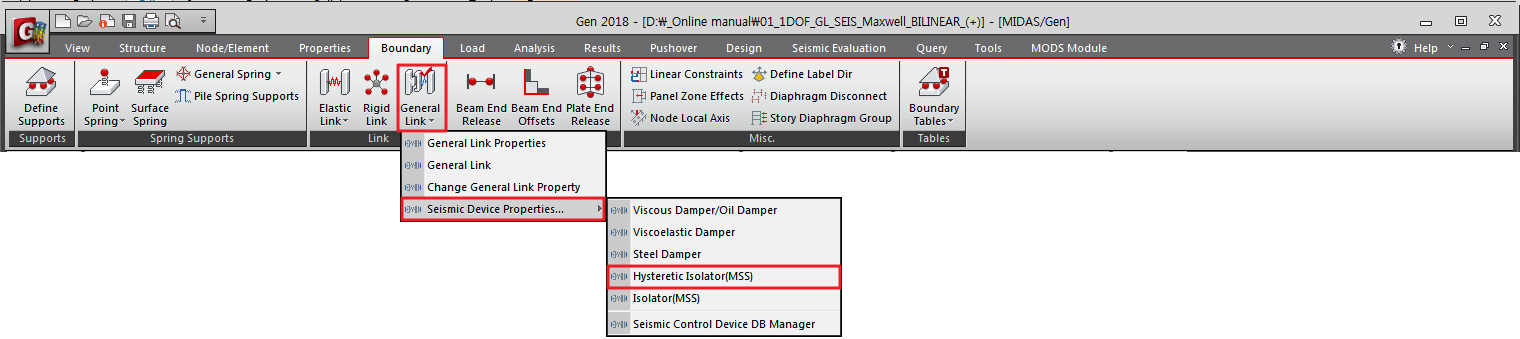

[Boundary] 탭 > [Link] 그룹 > [General Link] > [Seismic Device Propertis] > [Hysteretic Isolator(MSS)]



▒ 입력

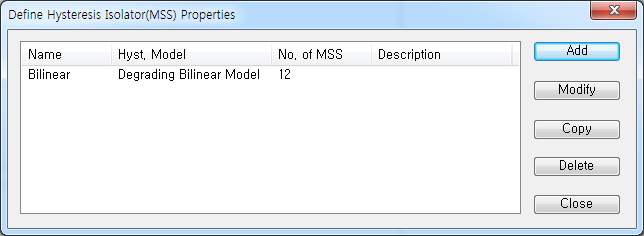

Define Hysteretic Isolator(MSS) Properties 대화상자



: 해석모델에 사용 할 장치를 신규로 등록

: 입력된 장치의 속성을 수정

: 유사한 장치속성을 입력할 경우, 리스트를 복사하여 내용을 일부 수정

: 입력된 장치 리스트 삭제

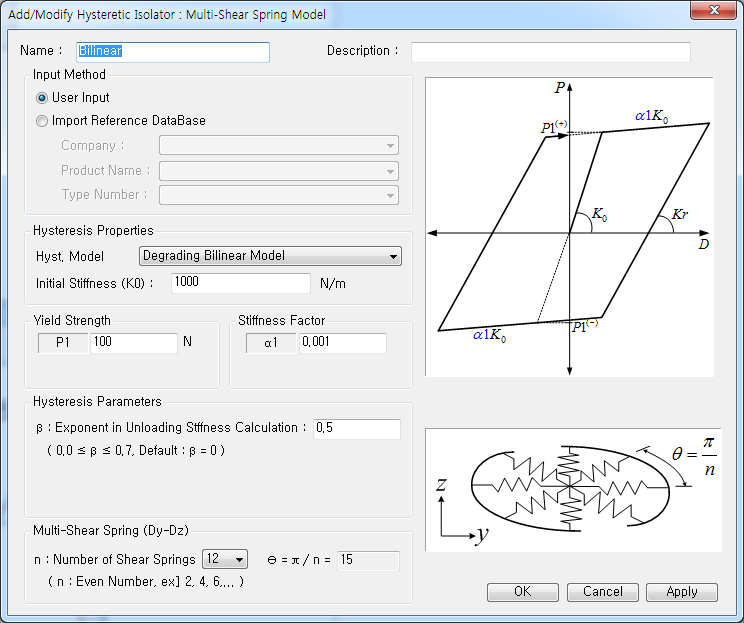

Add/Modify Hysteretic Isolator 대화상자



Input Method

User Input
Hysteretic Isolator(MSS)의 속성을 사용자 정의로 직접 입력합니다.

Import Reference Database
[Seismic Control Device DB Manager]에 등록된 장치를 선택하여 설정된 장치특성을 자동으로 입력합니다.



Hysteresis Properties

Hyst. Model
Hysteretic Isolator(MSS)의 이력모델을 선택합니다.

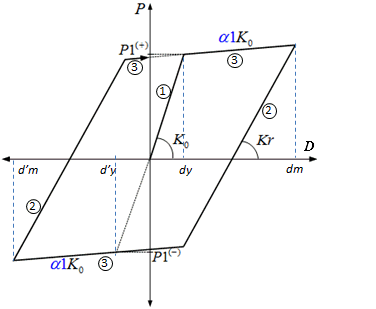

Degrading Bilinear Model

① K1 = K0

    초기 탄성상태 강성

② K2 = Kr = K0{(dy-d’y)/(dm-d’m)}β

    하중제거 단계의 저감된 강성

     여기서,  dm ≥ dy, d’m ≤ d’y

                       For Steel, β= 0

                       For Concrete, β= 0.4

③ K3 = α1*K0

     항복이후 저감된 강성

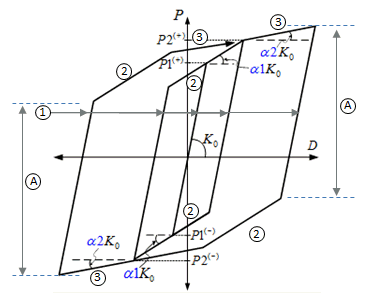

Normal Trilinear Model

① K1 = K0



② K2 = α1*K0



③ K3 = α2*K0





(+) P1 + (-)P1



Initial stiffness (K0)
Hysteretic Isolator(MSS)의 초기강성을 입력합니다.

Yield Strength

P1 : Hysteretic Isolator(MSS)의 1차 항복강도

P2 : Hysteretic Isolator(MSS)의 2차 항복강도

Stiffness Factor

α1 : 인장/압축측에서 1차 항복 이후의 강성계수

Note. K1 = α1 * K0

α2 : 인장/압축측에서 2차 항복 이후의 강성계수

Note. K2 = α2 * K0

Hysteresis Parameters

β : 하중제거 단계의 강성(Kr)계산에 사용되는 지수(0.0 ≤ β ≤ 0.7, 기본값 β = 0.0)

Note. 장치 제작사에서 제공되며, 일반적으로 강도손상이 없는 철골의 경우에는 0, RC의 경우에는 0.4이 사용됩니다.


Multi-shear Spring
(Dy-Dz) 		n : 전단스프링 갯수




Note. 전단 스프링이 많을수록 다양한 방향의 지진하중에 대한 정확한 결과를 얻을 수 있습니다
