Ignore Elements for Load Cases



▒ 기능

임의의 하중조건에 대하여 해석시 강성을 고려하지 않을 부재를 등록합니다.

Note. 대표적인 적용사례는 아래와 같습니다.
1. 후시공되는 조적조가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우
2. 후시공되는 수직브레이스가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우



▒ 호출

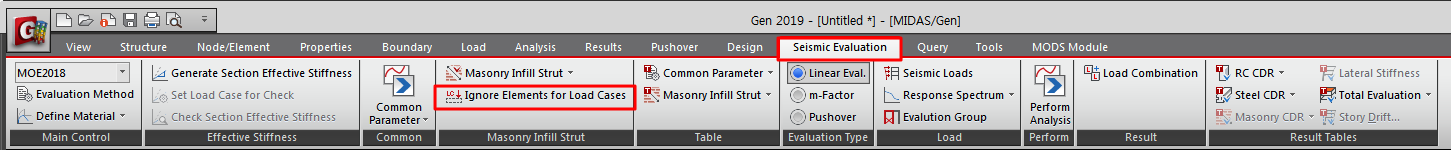

[Seismic Evaluation]탭 > [Masonry Infill Strut]그룹 > [Masonry Infill Strut] > [Ignore Elements for Load Cases]



▒ 입력

Ignore Elements for Load Cases 대화상자

 Load Case Name
하중조건을 선택합니다.
 우측의 버튼을 클릭하여 Static Load Cases 대화상자를 호출 할 수 있습니다.


Option
모델뷰에 선택된 부재에 대해서는 선택된 하중조건에 대해서 해석시에 강성을 고려하지 않도록 리스트에 등록하거나 등록해제합니다.

Add : 모델뷰에 선택된 부재를 등록합니다.

Delete : 모델뷰에 선택된 부재를 등록해제합니다.





 : 입력한 값을 선택된 부재에 적용합니다.

: 추가 저장 없이 현 상태에서 Dialog Bar를 닫습니다.
