비선형해석 초기하중에 대한 해석에서 제외할 부재를 등록합니다.

Note. 대표적인 적용사례는 아래와 같습니다.
1. 후시공되는 조적조가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우
2. 후시공되는 수직브레이스가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우

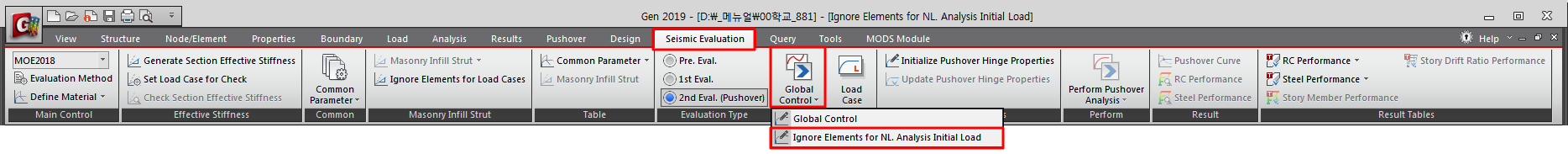

[Seismic Evaluation] 탭 > Main Control그룹 / [MOE2018] > [Evaluation Type]그룹 / [Pushover] > [Control]그룹 > [Global]/[Ignore Elements for NL.Analysis Initial Load]

Ignore Elements for NL.Analysis Initial Load 대화상자

Import 'Static Load Case' Data

Check on : 모델뷰에서 부재 선택없이 메뉴 [Boundary] 탭 > [Misc.] 그룹 > [Ignore Elements for Load Cases]에 등록한 부재리스트를

일괄로 등록하고자 하는 경우.

Import된 부재리스트는 메뉴옆의 상세버튼을 통하여 테이블에서 확인할 수 있습니다.

Check Off : 모델뷰에서 사용자가 직접 부재를 선택하는 경우

Load Case Name

'Import Static Load Case Data'를 수행할 하중조건을 선택합니다.

Add : 모델뷰에 선택된 부재를 등록합니다.

Delete : 모델뷰에 선택된 부재를 등록해제합니다.

 : 입력한 값을 선택된 부재에 적용합니다.

: 추가 저장 없이 현 상태에서 Dialog Bar를 닫습니다.
