비선형해석 초기하중에 대한 해석에서 제외할 부재를 등록합니다.

Note. 대표적인 적용사례는 아래와 같습니다.
1. 후시공되는 조적조가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우
2. 후시공되는 수직브레이스가 연직하중에 대해서는 저항하지 않고 횡하중에 대해서만 저항하도록 하고자 하는 경우

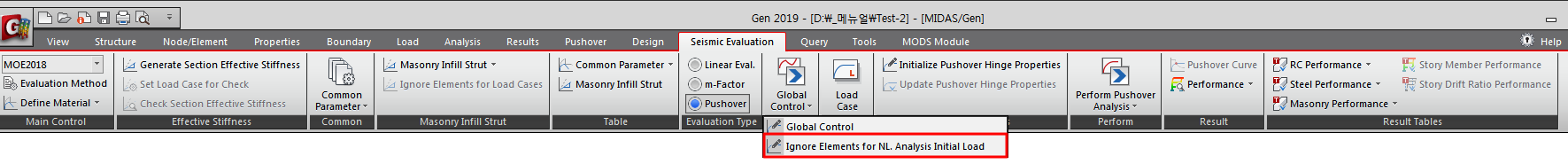

[Seismic Evaluation] 탭 > Main Control그룹 / [MOE2018],[MOE2019] > [Evaluation Type]그룹 / [Pushover] > [Control]그룹 / [Global Control]/[Ignore Elements for NL.Analysis Initial Load]

Ignore Elements for NL.Analysis Initial Load 대화상자

Element Selection

Selected Element in View : 모델뷰에서 사용자가 직접 부재를 선택하는 경우에 사용

Import 'Ignore Element for Load Case'Data : 모델뷰에서 부재 선택없이 메뉴 [Boundary] 탭 > [Misc.] 그룹 > [Ignore Elements for Load Cases]에 등록한 부재리스트를 일괄로 등록하고자 하는 경우에 사용.

Load Case Name : Import할 부재를 가져올 때, 참조할 Load Case를 선택합니다.

Note
연직하중에 대해 강성고려하지 않도록 등록된 부재를 가져오기 위해 보조수단으로 하중조건을 선택하는 것입니다.
실제 비선형 해석에서 강성저감되는 하중조건은 Global Control 대화창에서 Initial Load로 등록된 하중조건입니다.

Option : 모델뷰에서 부재를 직접 선택하는 경우에 사용.

Add : 선택된 부재 등록.

Replace : 기존데이터를 지우고 다시 등록.

Delete : 선택된 부재 등록 삭제.
