midas Gen 의 text 데이터인 mgt파일을 비롯한 여러가지 구조해석 프로그램의 데이터 파일을 읽어들입니다.

[File] 아이콘 > [Import] > [midas Gen MGT File]

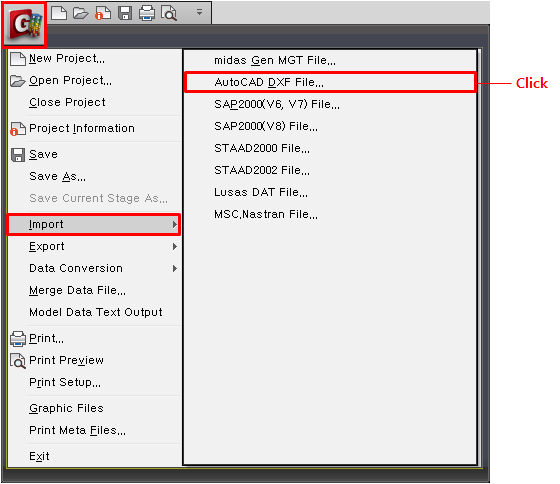

[File] 아이콘 > [Import] > [AutoCAD DXF File]

[File] 아이콘 > [Import] > [SAP2000(V6, V7) File]

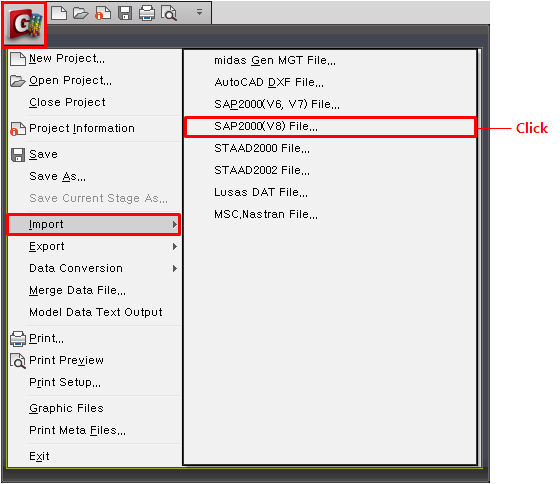

[File] 아이콘 > [Import] > [SAP2000(V8) File]

[File] 아이콘 > [Import] > [STAAD2000 File]

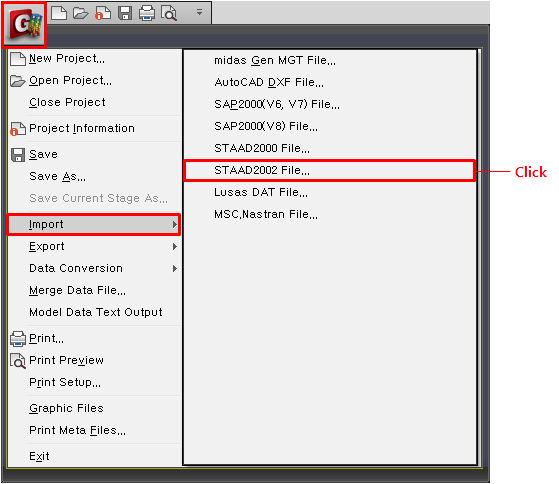

[File] 아이콘 > [Import] > [STAAD2002 File]

[File] 아이콘 > [Import] > [Lusas DAT File]

[File] 아이콘 > [Import] > [MSC. Nastran File]

• MIDAS/Gen MGT File : MIDAS/Gen 의 Text 입력파일인 MCT 파일을 읽어들입니다.

• AutoCAD DXF File : AutoCAD의 DXF 파일을 읽어들입니다.

• Import DXF File

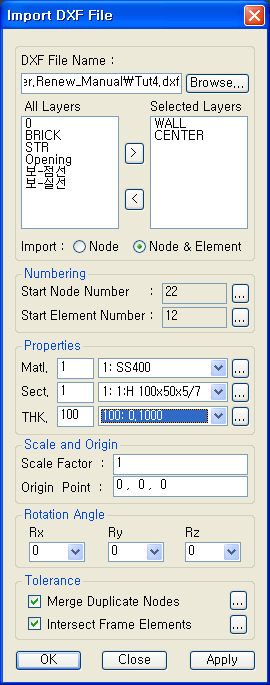

                                                         Import DXF File 대화상자



  Note

  DXF 파일 import 시에 layer별로 모델을 생성할 수 있다.



  Note

  DXF file import시 요소형상 오류(중첩된 절점으로 인해 사각형 요소가 삼각형 요소로 인식되는 오류 등) 또는 Solid요소 등과 같은 Import 에러가 발생하더라도 그 부분(Nodes/Elements)만 skip하고 Import가 가능하다. 이때, 화면상에 "[WARNING] Invalid Node(No.XX) is skipped!", "[WARNING] Invalid Element(No.XX) is skipped!"가 나타난다.



  폴리라인(Polyline)을 개개의 Line으로 분리하여 데이터를 불러 올 수 있습니다.





  Note

  지원 가능한 Entity 타입



  - LINE : Beam 요소



  - POLYLINE : Beam 요소



  - LWPOLYLINE : 3절점 or 4절점 - Plate 요소, 나머지 : Beam 요소



  - 3DFACE : Plate 요소





  Note

  DXF File이 Polyline이고 폐단면(삼각형/사각형)인 경우에 Plate로 변환하여 Import 한다.

  단, Plate의 thick(W/O Drill)는 Type으로 처리한다.





• SAP2000(V6, V7) File

  SAP2000의 데이터 파일인 fn.s2k 파일을 Gen의 Text 입력파일인 MGT 파일로 변환하여 읽어들입니다. 이때 fn.s2k 파일은 SAP2000에서 *.s2k Export 기능을 수행하여 만든 파일을 대상으로 합니다.



  SAP2000 파일을 Gen의 데이터파일로 변환하는 과정에서의 제한사항은 다음과 같습니다.




  SAP2000 명령	세 부 명 령	변환	제 한 사 항	Gen의 기능
  System	DOF	O	-	*STRUCTYPE
  	LENGTH, FORCE	O	-	*UNIT
  	CYC	O	Harmonic Steady-State Analysis 인 경우 Static Analysis로 변환	-
  COORDINATE	-	O	-	-
  JOINT	-	O	-	*NODE
  LOCAL	ANG	O	-	*LOCALAXIS
  	AXVEC, PLVEC	O		*LOCALAXIS
  RESTRAINT	-	O	-	*CONSTRAINT
  CONSTRAINT (1)	-	O	-	*RIGIDLINK
  WELD	-	X	-	-
  PATTERN	-	O	-	-
  SPRING	-	O	-	-
  MASS	-	O	-	-
  MATERIAL (2)	Isotropic	O	-	*MATERIAL
  	Orthotropic	O	1축만고려하여 변환	*MATERIAL
  	Anisotropic	O	1축만고려하여 변환	*MATERIAL
  FRAME SECTION (3)	Prismatic R, P, B, C, T, A, I,  L, 2LShape Section	O	-	*SECTION
  	Prismatic General Section	O	-	*SECTION
  	Prismatic Database Section	X	-	-
  	Nonprismatic Section	O	-	*SECTION
  SHELL SECTION	-	O	-	*THICKNESS
  NLPROP (4)	-	O	-	*SPRING *ELASTICLINK
  FRAME	GEN, DEL	O	-	*ELEMENT
  	LOCAL, ANG, PLVEC	O	-	*ELEMENT
  	IOFF, JOFF	O	-	*OFFSET
  	RIGID (5)	O	1.0 이외의 값은 고려할수 없어 1.0으로 변환	*OFFSET
  	IREL, JREL	O	-	*FRAME-RLS
  SHELL	GEN, DEL	O	-	*ELEMENT
  	PLVEC,ANG	X	-	-
  PLANE	GEN, DEL	O	-	*ELEMENT
  	3,4절점 요소	O	-	*ELEMENT
  	9절점 요소	X	-	-
  	MATANG	X	-	-
  ASOLID	GEN, DEL	O	-	*ELEMENT
  	3,4절점 요소	O	-	*ELEMENT
  	9절점 요소	X	-	-
  	MATANG, ARC	X	-	-
  SOLID	GEN, DEL	O	-	*ELEMENT
  	6,8절점 요소	O	-	*ELEMENT
  	MATANG	X	-	-
  NLLINK (6)	1절점 요소	O	-	*SPRING
  	2절점 요소	O	-	*ELASTICLINK
  MATTEMP	-	X	-	-
  REFTEMP	-	O	-	-
  PRESTRESS	-	O	-	*PRESTRESS
  LOAD	FORCE	O	-	*CONLOAD
  	RESTRAINT DISPLACEMENT	O	-	*SPDISP
  	SPRING DISPLACEMENT	O	MIDAS에는 해당명령에 일치하는 명령이 없음. 가장 유사한 지점강제변위하중으로 변환	*SPDISP
  	GRAVITY(Beam)	O	-	*BEAMLOAD
  	GRAVITY(Shell)	O	-	*PRESSURE
  	GRAVITY(Plane/ Asolid/Solid)	X	-	-
  	CONCENTRATED SPAN	O	-	*BEAMLOAD
  	DISTRIBUTED SPAN	O	-	*BEAMLOAD
  	PRESTRESS	O	-	*PRESTRESS
  	UNIFORM	O	-	*PRESSURE
  	SURFACE PRESSURE	O	-	*PRESSURE
  	PORE PRESSURE	X	-	-
  	TEMPERATURE	O	-	*ELTEMPER *THERGRAD
  	ROTATE	X	-	-
  PDFORCE	-	O	-	*INIFORCE
  PDELTA	-	O	-	*PDEL-CTRL
  MODES	N,CUT,TOL	O	-	*EIGEN-CTRL
  	RITZ	O	-	*EIGEN-CTRL
  	SHIFT	X	-	-
  	NLLINK	X	-	-
  FUNCTION	-	O	파일을 이용한 FUNCTION은 해당파일이 *.s2k와 동일한 폴더 내에 있어야 함	*SFUNCTION *TFUNCTION
  SPEC	NAME, ANG, DAMP, F1, F2, DIRF,MODC(CQC,SRSS,ABS)	O	-	*SPLDCASE
  	MODC(GMC)	X	-	-
  HISTORY	Linear  Transient/ Periodic Analysis	O	-	*THLDCASE
  	Nonlinear Transient Analysis	X	-	-
  	Acceleration Data	O	-	*GROUND-ACC
  	Load Data (7)	O	-	*DYN-SLOAD
  LANE	-	O	-	*LINELANE
  VEHICLE	DB Vehicle (8)	O	-	*VEHICLE
  	User Define Vehicle	O	변환이 불가능하여 DB-24하중으로 변환한 후 경고메세지 출력함	*VEHICLE
  VEHICLE CLASS	-	O	-	*VCLASS
  BRIDGE RESPONSE	-	X	-	-
  MOVING LOAD	NAME, RF, CLASS, LANE, LMIN, LMAX, SF	O	-	*MVLDCASE
  	CALC	O	-	*MOVE-CTRL
  	TOL, SET	X	-	-
  COMBO	-	O	-	*LOADCOMB



  < 주석정리 >

  1. CONSTRAINT



  DIAPH, PLATE, ROD, BEAM Type의 Constraint가 Auto Axis를 갖는 경우 현재버전에서는 Global Z축을 Axis로 함.



  SAP에서 Master Node설정하는 방법에 대해 구체적으로 언급되지 않았음. MIDAS로 변환시 Constraint되는 절점들 중에서 절점들 사이의 중앙위치를 기준으로 가장 가까운 절점을 Master Node로 변환함.



  EQUAL,LOCAL의 경우 정확한 변환을 할 수 없어서 MIDAS의 Rigid Link로 변환함. 변환 후경고 메시지 출력.





  2. MATERIAL



  SAP에서는 Weight Density와 Mass Density 두가지를 사용함. 변환시 Weight Density가 존재하지 않고 Mass Density만 존재하는 경우, 경고 메시지 출력 후 Mass Density를 Weight Density로 변환함 (Weight Density = Mass Density * 중력가속도)



  Mass Density가 존재하는 경우 MIDAS의 Structure Type의 Converting Type of Model weights to Masses 유형을 Convert to X,Y,Z로 변경





  3. FRAME SECTION



  MPL(Mass Per Length)는 해당 단면을 갖는 Frame Element의 양단 절점에 Nodal Mass로 변환.



  WPL(Weight Per Length)는 해당 단면을 갖는 Frame Element의 Beam Load로 변환. Beam Load는 Gravity Load가 있는 하중조건에 포함





  4. NLPROP



  MIDAS에서는 NLLINK에 해당하는 요소가 없음. NLLINK에 해당하는 요소는 NLPROP중에서 선형강성만을 취하여 Elastic Link로 변환함



  KE와 K가 모두 있는 경우 KE를 Elastic Link의 강성으로 변환.



  KE가 없고 K만 있는 경우 K를 Elastic Link의 강성으로 변환.



  KE와 K가 모두 없는 Elastic Link의 강성을 0으로 변환함.





  5. RIGID



  SAP에서의 RIGID명령은 Frame에 Offset을 준 다음, Offset된 부분에서의 Rigidity를 나타내는 Factor임. 1인경우 Fully Rigid이고 0인경우 Fully Flexible이 됨. MIDAS에서는 Fully Rigid인 경우만 표현할 수 있음.



  SAP에서 Element Type과 Global Type을 한 요소에 동시에 부여한 경우 MIDAS에서는 Global Type만 변환함.





  6. NLLINK



  MIDAS에서 SAP의 NLLINK를 정확하게 표현할 수 없어 1 절점 NLLINK는 Spring support로 변환하고 2 절점 NLLINK는 Elastic link로 변환함





  7. Load Data



  MIDAS에서는 Dynamic Nodal Load를 입력 할때 특정 절점에 대한 재하를 원칙으로 하나 SAP의 경우는 재하될 Static Load Case를 지정하게 되어있음. 변환시 지정된 Static Load Case에 절점하중이 존재하는 경우 해당 절점에 Load Function을 재하함. 그러나 해당 Static Load Case에 절점하중이 없는경우 변환할 수 없으므로 Warning Message출력 후 변환하지 않음





  8. DB Vehicle



  변환되는 DB하중 : COOPERE80, P5, P7, P9, P11, P13, AML



  변환 안되는 DB하중 : HL-93M, HL-93K, HL-93S, RL, HN-44, HSN-44, HN-44L, HSN-44L( 임시DB-24하중으로 변환한후 경고메세지 출력)



• SAP2000 File V8(Nonlinear) Import 제한사항

  SAP2000 V8의 Export로부터 생성된 수정되지 않은 *.s2k만 변환이 가능합니다.

  SAP2000 V8 파일을 Gen의 데이터파일로 변환하는 과정에서의 제한사항은 다음과 같습니다.

  Contents	Table	변환	MIDAS	비고
  Joint	Summary-Joint Assignments	○
  	Joint Coordinates	○	*NODE
  	Joint Restraint Assignments	○	*CONSTRAINT
  	Joint Local Axes Assignments 1-Typical	○	*LOCALAXIS
  	Joint Local Axes Assignments 2-Advanced	○	*LOCALAXIS
  	Joint Pattern Assignments(1)	○	-
  	Joint Pattern Definitions(1)	○	-
  	Joint Spring Assignments1-Uncoupied	○	*SPRING
  	Joint Spring Assignments2-Coupied	○	*GSPRING  *GSPRTYPE
  	Joint Panel Zone Assignments	X	-해당사항 없음
  FRAME	Summary-Frame Assignments	○	-
  	Connectivity - Frame/Cable	○	*ELEMENT
  	Frame Cable Assignments	X
  	Frame Design Procedures	X
  	Frame Insertion Point Assignments	○	*SECTION
  	Frame Local Axes Assignments1-Typical	○	*ELEMENT
  	Frame Local Axes Assignments 2 - Advanced	○	*ELEMENT
  	Frame Material Temperatures	X	-해당사항 없음
  	Frame NL Hinge Assignments	X
  	Frame Offset Along Length Assignments(2)	○	*OFFSET
  	Frame Output Station Assignments	X	-해당사항 없음
  	Frame P-Delta Force Assignments	○	*INFORCE
  	Frame Prestress 1 - Patterns	○	*PRESTRESS
  	Frame Prestress 2 - Load Multipliers	○	*PRESTRESS
  	Frame Property Modifiers	○	*SECT-SCALE
  	Frame Reference Temperatures	○	*ELTEMPER
  	Frame Release Assignments 1 - General(3)	○	*FRAME-RLS
  	Frame Release Assignments 2 - Partial Fixity(3)	△	*FRAME-RLS
  	Frame Spring Assignments(4)	△	*SPRING
  	Frame Auto Subdivision Assignments	X	-해당사항 없음
  	Frame Tension And Compression Limits	X
  AREA	Summary - Area Assignments	○	-
  	Connectivity - Area(5)	○	*ELEMENT
  	Area Auto Mesh Assignments	X	- 해당사항 없음
  	Area Local Axes Assignments 1 - Typical(6)	X	- 정의 안됨
  	Area Local Axes Assignments 2 - Advanced(6)	X	- 정의 안됨
  	Area Material Temperatures	X	- 해당사항 없음
  	Area Reference Temperatures	○	*ELTEMPER
  	Area Spring Assignments(5)	△	*SPRING
  SOLID	Summary - Solid Assignments	○	-
  	Connectivity - Solid	○	*ELEMENT
  	Solid Local Axes Assignments 1 - Typical(6)	X	- 정의 안됨
  	Solid Local Axes Assignments 2 - Advanced(6)	X	- 정의 안됨
  	Solid Material Temperatures	X	- 해당사항 없음
  	Solid Property Assignments	X	- 해당사항 없음
  	Solid Property Definitions	X	- 해당사항 없음
  	Solid Reference Temperatures	○	*ELTEMPER
  	Solid Spring Assignments(4)	X	- 정의 안됨
  	Solid Auto Mesh Assignments	X	- 해당사항 없음
  Link	Summary - Link Assignments	○	-
  	Connectivity - Link	○	*ELASTICLINK,  *NL-LINK
  	Link Local Axes Assignments 1 - Typical	○	*ELASTICLINK,  *NL-LINK
  	Link Local Axes Assignments 2 - Advanced	○	*ELASTICLINK,  *NL-LINK
  	Link Property Definitions 01 - General	○	*NL-PROP
  	Link Property Definitions 02 - Linear	○	*NL-PROP
  	Link Property Definitions 03 - MultiLinear	X	- 해당사항 없음
  	Link Property Definitions 04 - Damper	○	*NL-PROP
  	Link Property Definitions 05 - Gap	○	*NL-PROP
  	Link Property Definitions 06 - Hook	○	*NL-PROP
  	Link Property Definitions 07 - Rubber Isolator	○	*NL-PROP
  	Link Property Definitions 08 - Sliding Isolator	○	*NL-PROP
  	Link Property Definitions 09 - Plastic(Wen)	○	*NL-PROP
  	Link Property Definitions 10 - Plastic(Kinematic)	X	- 해당사항 없음
  	Link Property Assignments	○	*NL-PROP
  	Program Control	○	*UNIT
  Material	Material Properties 1 - General	○	*MATERIAL
  	Material Properties 2 - Advanced	△	*MATERIAL	- anisotropic
  	Material Properties 3 - Design Steel	X
  	Material Properties 4 - Design Concrete	X
  	Material Properties 5 - Design Aluminum	X
  	Material Properties 6 - Design ColdFormed	X
  SECTION	Frame Section Assignments	○	*SECTION
  	Frame Section Properties 1 - General	○	*SECTION    *SECT-SCALE
  	Frame Section Properties 2 - Concrete Column	X
  	Frame Section Properties 3 - Concrete Beam	X
  	Frame Section Properties 4 - Auto Select	X
  	Frame Section Properties 5 - Nonprismatic	△	*SECTION	- sect. scale
  Thickness	Area Section Properties	○	*THICKNESS
  	Area Stiffness Modifiers	X	- 해당사항 없음
  Static    Load Case	Joint Loads - Force	○	*CONLOAD
  	Joint Loads - Ground Displacement	○	*SPDISP
  	Frame Loads - Distributed	○	*BEAMLOAD
  	Frame Loads - Gravity(7)	○	*BEAMLOAD	- SelfModifier
  	Frame Loads - Point	○	*BEAMLOAD
  	Frame Loads - Temperature(8)	○	*ELTEMPER *THERGRAD *NDTEMPER	- Joint Pattern
  	Area Loads - Gravity(7)	○	*PRESSURE	- SelfModifier
  	Area Loads - Pore Pressure	X	- 해당사항 없음
  	Area Loads - Rotate	X	- 해당사항 없음
  	Area Loads - Surface Pressure	○
  	Area Loads - Temperature(8)	○	*ELTEMPER *THERGRAD
  	Area Loads - Uniform To Frame	X	- data 부족	- FLOADTYPE       - FLOORLOAD
  	Area Loads - Uniform	○	*PRESSURE	- Joint Pattern
  	Area Loads - Wind Pressure Coefficients	X	- 정의 안됨
  	Solid Loads - Gravity(7)	X	- 정의 안됨	- SelfModifier
  	Solid Loads - Pore Pressure	X	- 해당사항 없음
  	Solid Loads - Surface Pressu*PRESSUREre	X	- 정의 안됨
  	Solid Loads - Temperature(8)	○	*ELTEMPER *THERGRAD
  	Link Loads - Gravity(7)	X	- 해당사항 없음
  	Case - Static 1 - Load Assignments	○	*STLDCASE
  	Load Case Definitions	○	*STLDCASE
  Moving  Load Case	Bridge Loads 1 - Lane Definitions	○	*LINELANE	- Both                  - Independent
  	Bridge Loads 2 - Standard Vehicles	○	*VEHICLE
  	Bridge Loads 3 - General Vehicles 1	○	*VEHICLE
  	Bridge Loads 4 - General Vehicles 2	○	*VEHICLE
  	Bridge Loads 5 - Vehicle Classes	○	*VCLASS
  	Bridge Loads 6 - Bridge Response	○	*MOVE-CTRL
  	Case - Moving Load 1 - Lane Assignments	○	*MVLDCASE
  	Case - Moving Load 2 - Lanes Loaded	○	*MVLDCASE
  	Case - Moving Load 3 - MultiLane Factors	○	*MVLDCASE
  Eigen Value              Problem	Combination Definitions	○	*LOADCOMB	- load case
  	Masses 1 - Mass Source	○	*LOADTOMASS
  	Masses 2 - Assembled Joint Masses	X	- 해석후 생성
  	Joint Added Mass Assignments	○	*NODALMASS
  	Frame Added Mass Assignments(9)	△	*NODALMASS
  	Area Added Mass Assignments(9)	△	*NODALMASS
  	Case - Modal 1 - General	○	*EIGEN-CTRL
  	Case - Modal 2 - Load Assignments - Eigen	X	- 해당사항 없음
  	Case - Modal 3 - Load Assignments - Ritz	○	*EIGEN-CTRL
  Response Spectrum Analysis	Function - Response Spectrum - BOCA96	X	- 해당사항 없음
  	Function - Response Spectrum - EuroCode8	○	*SFUNCTION
  	Function - Response Spectrum - From File	X	- 해당사항 없음
  	Function - Response Spectrum - IBC2000	○	*SFUNCTION
  	Function - Response Spectrum - NBCC95	○	*SFUNCTION
  	Function - Response Spectrum - NEHRP97	X	- 해당사항 없음
  	Function - Response Spectrum - NZS4203	X	- 해당사항 없음
  	Function - Response Spectrum - UBC94	○	*SFUNCTION
  	Function - Response Spectrum - UBC97	○	*SFUNCTION
  	Function - Response Spectrum - User	○	*SFUNCTION
  	Case - Response spectrum 1 - General(10)	○	*SPEC-CTRL  *SPLDCASE
  	Case - Response spectrum 2 - Load Assignments(10)	○	*SPLDCASE
  	Case - Response spectrum 3 - Interpolated Damping	X	- 해당사항 없음
  	Case - Response spectrum 4 - Proportional Damping	X	- 해당사항 없음
  	Case - Response spectrum 5 - Damping Overrides	X	- 해당사항 없음
  Analysis	Analysis Case Definitions	○	*ANAL-CTRL
  	Active Degrees of Freedom	○	*STRUCTYPE
  	Case - Static 2 - Nonlinear Load Application	X	- 해당사항 없음
  	Case - Static 3 - Nonlinear Stage Information	X	- data 부족	*STAGE
  	Case - Static 4 - Nonlinear Parameters	X	- data 부족	*STAGE       *NONL-CTRL
  	Case - Direct History 1 - General(11)	○	*THLDCASE
  	Case - Direct History 2 - Load Assignments	○	*GROUND-ACC  *DYN-SLOAD
  	Case - Direct History 3 - Proportional Damping	○	*THLDCASE
  	Case - Direct History 4 - Integration Parameters	X	- 해당사항 없음
  	Case - Direct History 5 - Nonlinear Parameters	○	*THLDCASE
  	Case - Modal History 1 - General	○	*THLDCASE
  	Case - Modal History 2 - Load Assignments	○	*GROUND-ACC  *DYN-SLOAD
  	Case - Modal History 3 - Interpolated Damping	X	- 해당사항 없음
  	Case - Modal History 4 - Proportional Damping	○	*THLDCASE
  	Case - Modal History 5 - Damping Overrides	○	*THLDCASE
  	Case - Modal History 6 - Nonlinear Parameters	○	*THLDCASE
  	Case - Buckling 1 - General(12)	○	*BUCK-CTRL
  	Case - Buckling 2 - Load Assignments	○	*BUCK-CTRL
  	Case - Steady State 1 - General	X
  	Case - Steady State 2 - Load Assignments	X
  Rigid Link	Joint Constraint Assignments(13)	○	*RIGIDLINK
  	Constraint Definitions - Beam	△	*RIGIDLINK	- Auto Axes
  	Constraint Definitions - Body	○	*RIGIDLINK
  	Constraint Definitions - Diaphragm	△	*RIGIDLINK	- Auto Axes
  	Constraint Definitions - Equal	○	*RIGIDLINK
  	Constraint Definitions - Line	○	*RIGIDLINK
  	Constraint Definitions - Local	X	- 해당사항 없음
  	Constraint Definitions - Plate	△	*RIGIDLINK	- Auto Axes
  	Constraint Definitions - Rod	△	*RIGIDLINK	- Auto Axes
  	Constraint Definitions - Weld	○	*RIGIDLINK
  Lateral Load (Wind)	Auto Wind - ASCE7-88	X	- 해당사항 없음
  	Auto Wind - ASCE7-95	X	- 해당사항 없음
  	Auto Wind - ASCE7-98	○	*WIND
  	Auto Wind - BOCA96	X	- 해당사항 없음
  	Auto Wind - BS6399-95	X	*WIND
  	Auto Wind - NBCC95	○	*WIND
  	Auto Wind - UBC94	X	- 해당사항 없음
  	Auto Wind - UBC97	○	*WIND
  	Auto Wind - User	X	- 해당사항 없음
  	Auto Wind Exposure For Horizontal Diaphragms	X	- 해당사항 없음
  	Auto Wind Loads To Groups	X	- 해당사항 없음
  	Auto Wind Loads To Horizontal Diaphragms	X	- 해당사항 없음
  	Auto Wind Loads To Joints	X	- 해당사항 없음
  Lateral Load (Seismic)	Auto Seismic - BOCA96	X	- 해당사항 없음
  	Auto Seismic - IBC2000	X	- data 부족	- Seismic Group
  	Auto Seismic - NBCC95	○	*SEIS
  	Auto Seismic - NEHRP97	X	- 해당사항 없음
  	Auto Seismic - UBC94	X	- 해당사항 없음
  	Auto Seismic - UBC97	○	*SEIS
  	Auto Seismic - UBC97 Isolated	X	- 해당사항 없음
  	Auto Seismic - User Coefficient	X	- 해당사항 없음
  	Auto Seismic - User Loads	X	- 해당사항 없음
  	Auto Seismic Eccentricity Overrides	X	- 해당사항 없음
  	Auto Seismic Loads To Groups	X	- 해당사항 없음
  	Auto Seismic Loads To Horizontal Diaphragms	X	- 해당사항 없음
  	Auto Seismic Loads To Joints	X	- 해당사항 없음
  Time History Functions	Function - Time History - Cosine	X	- 해당사항 없음
  	Function - Time History - From File	○	*TFUNCTION
  	Function - Time History - Ramp	X	- 해당사항 없음
  	Function - Time History - Sawtooth	X	- 해당사항 없음
  	Function - Time History - Sine	X	- 해당사항 없음
  	Function - Time History - Triangular	X	*TFUNCTION
  	Function - Time History - User	○	- 해당사항 없음
  	Function - Time History - User Periodic	X	- 해당사항 없음
  Group	Groups 1 - Definitions	X
  	Groups 2 - Assignments	X	- data 부족	*GROUP      *BNDR-GROUP
  	Groups 3 - Masses and Weights	X



  < 주석정리 >

  1. JOINT PATTERN

  § 현재 Element Temperature Load, Temperature Gradient, Area Surface Load에 적용 .



  2. BEAM END OFFSET

  § Rigid Factor 기능 없음

  주의) Fully Rigid Offset으로 변환

  § SAP에서 Element Type과 Global Type을 한 요소에 동시에 부여한 경우 MIDAS에서는 Global Type만 변환함.



  3. BEAM END RELEASE

  § Frame Release의 Partial Fixity의 경우 SAP은 Stiffness로 입력

  **MIDAS는 비율로 입력

  주의) Fully Fixity로 변환



  4. ELEMENT SPRING

  § Frame Spring Assignment : Node Spring으로 변환

  § Area Spring Assignment : Node Spring으로 변환(face#5, #6인 경우만(∵local axes))

  § Solid Spring Assignment : local axes가 정의되지 않으므로 변환 불가



  5. AREA ELEMENT

  SAP2000 Ver. 8.0.8			MIDAS/Gen 5.8.1		비 고
  Section-Type	sub-type		Element	type
  Shell	Shell	Thick	Plate(5-1)	Thick
  		Thin		Thin
  	Membrane		Plane Stress(5-2)
  	Plate	Thick	Plate	Thick	요소 특성 일치
  		Thin		Thin
  Plane	Stress		Plane	Stress	요소 특성 일치
  	Strain			Strain
  Asolid			Axisymmetric soild		요소 특성 일치



  (5-1) SAP 2000에서 Shell-Shell 요소는 Shell-Membrane 요소와 Shell-Plate 요소를 조합한 것으로 요소자유도는 요소좌표계 x, y, z 이동변위자유도와 회전변위자유도 모두를 가진다. 그러나 MIDAS/Gen에서는 이에 대응하는 적절한 요소가 존재하지 않으므로 Plate 요소로서 대체한다.

  (5-2) SAP 2000에서 Shell-Membrane 요소는 평면내 두 방향에 대한 이동변위자유도와 평면과 직교방향의 회전변위자유도(drilling moment)를 가진다. MIDAS/Gen에서는 이에 대응하는 요소로서 Wall-Membrane 요소가 있지만 Wall 요소를 모델링하기 위해서는 절점의 연결순서(좌측 아래에서부터 반시계방향)와 반드시 수직부재이어야 하는 제약사항이 따른다.

  그러므로 SAP2000의 Shell-Membrane 요소를 MIDAS/Gen의 Wall-Membrane 요소로서 인식하기 위해서는 여러 가지 제약사항들이 존재하기 때문에 평면내 두 방향에 대한 이동변위자유도만 존재하는 Plane-Stress 요소로서 대체한다.



  6. LOCAL AXES

  Area Local Axes : SAP - default : GLOBAL과 동일

  MIDAS - default : 절점 연결 순서대로 local axes를 정의

  	SAP(default :GLOBAL)	MIDAS
  Ex(1)
  Ex(2)



  7. GRAVITY LOAD

  Frame : element beam load로 변환(*self modifier > 0이면 self weight 적용)

  Area : pressure load로 변환(face#5, #6에 Global 방향으로(local axes))

  Solid : local axes가 정의되지 않고 또 ..... 이므로 변환 불가



  8. TEMPERATURE LOAD

  Frame Temperature Load

  Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature  Load로 변환



  Frame Temperature Gradient

  Joint Pattern이 있는 경우 Pattern 무시



  Area Temperature load

  Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature Load로 변환



  Area Temperature Gradient

  Joint Pattern이 있는 경우 Pattern 무시



  Solid Temperature Load

  Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature  Load로 변환



  9. ADDED MASS

  Frame added mass -> Nodal mass로 치환

  Area Added mass -> Nodal mass로 치환



  10. RESPONSE SPECTRUM ANALYSIS CONTROL

  SAP은 response spectrum load case마다 analysis control을 assign 하는 것이 가능하나, MIDAS는 하나의 analysis control만 assign이 가능하므로 첫 번째 analysis control만 변환



  11. Time History Load Case에서 Direct Integration Analysis Method의 경우

         parameter는 Newmark method만 변환가능



  12. Buckling Analysis Control

  SAP은 load case마다 buckling analysis control을 assign 하는 것이 가능하나, MIDAS는 하나의 analysis control만 assign이 가능하므로 첫 번째 analysis control만 변환



  SAP에서 Load type이 "Load case"인 경우만 변환



  13. RIGID LINK

  Master node는 첫 번째 Slave node

  Diaphragm과 Plate의 경우 질량이 추가된 node(질량중심)를 Master node로 설정

  Beam, Diaphragm, Plate, Rod : Auto Axis 메시지 처리 후 변환 안 됨



  14. 기타

  Section Offset과 Beam End Offset 동시 고려 안 됨

  Beam End Offset의 Global type과 Element type 동시 고려 안 됨



  Frame Auto Subdivision - 변환 불가



  Area Auto Mesh - 변환 불가



• STAAD 2000&2002 File

  STAAD의 데이터 파일인 fn.std 파일을 Gen의 텍스트형 데이터 파일인 MGT 파일로 변환하여 읽어들입니다.

  STAAD 파일을 Gen의 데이터파일로 변환하는 과정에서의 제한사항은 다음과 같습니다.

  STAAD 명령	MIDAS/Gen의 기능	제한사항
  Unit	Unit System	파일 전체 단위를 통일해야 변환가능 길이단위 중 Decameter, Kilometer는 변환하지 않음(현재 임의단위로 변환) 힘단위 중 Decanewton, Meganewton은 변환하지 않음(현재 임의단위로 변환)
  Joint Coordinate	Node Local Axis	변환안됨
  Member Incidence	Create Elements(선형요소)	변환안됨
  Element Incidence	Create Elements(평면, 입체요소)	변환안됨
  Element Mesh	-	변환안됨
  Reference Joint and Member	-	변환안됨
  Groups	Group	변환안됨
  Rotation of Structure	-	변환안됨
  Inactive/Delete	Activities	변환안됨
  Member Property	Section	Steel Table에서 정의되는 단면은 변환안됨
  Element Release	-	변환안됨
  Member Truss	-	변환안됨
  Member Cable	-	변환안됨
  Member Tension/Compression	-	변환안됨
  Member Offset	-	변환안됨
  Constant	Material	E값만 변환가능
  Support	Supports	경사지점은 변환안됨
  Draw	-	변환안됨
  Cut-off Frequency	Eigenvalue Analysis Control	Frequency 명령은 변환안됨
  Def of Moving Load	-	변환안됨
  Def of UBC Seismic Load	-	변환안됨
  Def of Time History	-	변환안됨
  Ele Load(Trapezoidal)	Element Beam Loads (Trapezoidal Loads)	변환안됨
  Area Load	-	변환안됨
  Temperature Load	-	변환안됨
  Fixed End Load	-	변환안됨



  STAAD 명령	세부 명령	변환	제한 사항	관련 MIDAS명령
  Unit	-	○	§ 중립단위계로 변환(Newton,Meter)	*UNIT
  Joint Coordinate	JOINT            COORDINATE		-	*NODE
  	JOINT           COORDINATE       CYLINDRICAL                 또는 CYLINDRICAL REVERSE	X	§ 차기버전
  	REPEAT	○	-
  	REPEAT ALL	○	-
  Member Incidence	MEMBER INCIDENCE	○	§ 동일한 ID를 갖는 SHELL, SOLID가 있는 경우 경고메세지 출력 후 ID를 재지정하여 변환함.	*ELEMENT           (Beam, Truss)
  	REPEAT	○
  	REPEAT ALL	○
  Element Incidence (Shell)	ELEMEMT INCIDENCE(SHELL)	○	§ 동일한 ID를 갖는 MEMBER, SOLID가 있는 경우 경고메세지 출력후 ID를 재지정하여 변환함.	*ELEMENT           (Plate, Plane Stress)
  	REPEAT	○
  	REPEAT ALL	○
  Element Incidence Solid	ELEMENT INCIDENCE SOLID	○	§ 동일한 ID를 갖는 MEMBER, SHELL이 있는 경우 경고메세지 출력후 ID를 재지정하여 변환함.	*ELEMENT           (Solid)
  	REPEAT	○
  	REPEAT ALL	○
  Element Mesh Generation	-	X	-	-
  Redefined of Joint and Member Numbers	-	X	-	-
  GROUP	GEOMETRY	○	§ 해당 ID를 갖는 Node와 Element에 대해서 MIDAS Element에 대해서 MIDAS GROUP명령으로 변환	*GROUP
  	JOINT	○	-
  	MEMBER	○	-
  	ELEMENT	○	-
  	SOLID	○	-
  Rotate of Structure Geometry	-	X	-	-
  Start User Table	External File Name	X	§ 파일을 이용하는 User Section Table은 변환 안됨	-
  	TYPE	○	-	*SECTION
  	NAME	○	-
  	PROPERTY	○	-
  Member Properties	DB Section	○	§ AISC DB에 대해서만 변환	*SECTION
  	PRISMATIC	○	§ Property (AX, AY, AZ, IX, IY, IZ)가 있는 경우 Value Type으로 변환                                         § Trapezoidal Shape은 Rectangle Shape으로 변환
  	TAPERED	○	-
  	UPTABLE	○	§ 파일로 입력된 User Table의 경우 변환안됨.
  	ASSIGN	X	§ 해석과 설계 후 단면을 자동으로 지정하는 명령으로 변환 불가능                                                  § 경고메세지 출력 후 해당 요소는 임의 단면번호를 부여함	-
  Element Properties	-	○	§ f1에 대해서만 변환                                           § f2...f4 (Thickness at other nodes of the element)가 존재하는 경우 경고 메세지 출력	*THICKNESS
  Define Material	E, G, POISSON, DENSITY, ALPHA	○	§ CONSTANT 명령에 사용된 Material만 변환        § 임의의 Material 이름과 ID 부여하여 변환	*MATERIAL
  	DAMPING,CDAMP	X	-
  Constant	E, G,POISSON, DENSITY, ALPHA	○	§ CONSTANT명령에 사용된 Material만 변환         § 임의의 Material 이름과 ID부여하여 변환              § CONCRETE,STEEL, ALUMINUM이 사용된 경우 값으로 변환	*MATERIAL
  	CDAMP	X	-
  	BETA,REF,REFJT	○	-	*ELEMENT
  Member Truss	-	○	-	*ELEMENT
  Member Cable	-	○	-	*ELEMENT
  Member Tension	-	○	-	*ELEMENT
  Member Compression	-	○	-	*ELEMENT
  Element Plane Stress(1)	-	○	§ ELEMENT TYPE을 Plane Stress로 지정함	*ELEMENT
  Element Ignore  (Inpalne Rotation)	-	○	-	*ELEMENT
  Support	INCLINED	X	§ 추후변환예정	-
  	FOOTING	X	-	-
  	ELASTIC MAT	X	-	-
  	FX, FY, FZ, MX, MY, MZ	○	-	*CONSTRAINT
  	KFX, KFY, KFZ, KMX, KMY, KMZ	○	-	*SPRING
  Member Offsets	LOCAL	X	§ Distance표현방법이 다름	-
  	GLOBAL	○	-	*OFFSET
  Member Release	Partial Moment Release	X	-	-
  	Partial Moment 이외의 Release	○	-	*FRAME-RLS
  Master/Slave	-	○	§ XRANGE, YRANGE, ZRANGE를 이용하여 종속절점을 지정하는 경우 변환안됨(추후예정)	*RIGIDLINK
  Loading	-	○	§ MIDAS는 하중조건 정의를 위해 Name을 이용함. 변환된 하중조건 이름은 ?LDC하중조건번호?로 함	*STLDCASE
  Joint Load	-	○	-	*COINLOAD
  Member Load	UNI or UMOM	○	§  f4(Perpendicular distance from the member shear center to the plane of loading)값은 변환하지 않음                                                                § X,Y,Z(Local좌표)로 입력된 하중은 Global좌표 하중으로 변환	*BEAMLOAD
  	CON or CMOM	○		*BEAMLOAD
  	LIN	○		*BEAMLOAD
  	TRAP	○		*BEAMLOAD
  Element Load	PRESSURE	○	§ x1,y1만 입력되어 요소집중하중이 되는 경우 변환 하지 않음                                                         § x1,y1,x2,y2가 입력되어 요소임의지점에 하중을 재하 하는 경우 변환하지 않음	*PRESSURE
  	TRAP	○	-	*PRESSURE
  Area Load	-	X	-	-
  Floor Load	-	X	-	-
  Prestress Load	PRESTRESS	○	-	*PRESSURE
  Fixed End Load	POSTSTRESS	X	-	-
  Support Displacement	-	○	-	*SPDIST
  Temperature Load	-	X	-	-
  Selfweight	-	○	-	*SELFWEIGHT
  Spectrum	-	X	§ 추후예정	-
  Time Load	-	X	§ 추후예정	-
  Repeat Load	-	X	-	-
  Load Generation	-	X	-	-
  UBC Load	-	X	-	-
  Wind Load	-	X	-	-
  Calculate Natural	-	X	§ 추후예정	-
  Modal	-	X	§ 추후예정	-
  Load Combination	선형조합	○	-	*LOADCOMB
  	SRSS	○	§ LOAD CASE번호가 음수인 경우 SRSS와 선형조합이 공존하게 됨. 이러한 경우 SRSS와 선형조합을 각각의 LOAD COMBINATION(LBCSRSS, LBCADD)으로 만든 후, 새로운 COMBINATION의 Sub Combination이 되게함



  < 주석정리 >

  1. Shell Element

  STAAD 2000		MIDAS/Gen 5.8.1		비고
  Element	Type	Element	Type
  Shell	Default	Plate(1-1)	Thick
  	Plane Stress	Plane Stress		요소 특성 일치
  	IGNORE                  (INPLANE RATATION)	Plate	Thick	요소 특성 일치

  (1-1) STAAD 2000에서 Shell요소의 요소자유도는 요소좌표계 x, y, z 이동변위자유도와 회전변위자유도 모두를 가진다. 그러나 MIDAS/Gen에서는 이에 대응하는 적절한 요소가 존재하지 않으므로 Plate 요소로서 대체한다.

• NASTRAN File

  NASTRAN의 데이터 파일을 Civil의 Text 입력 파일인 MCT파일로 변환하여 읽어 들입니다. 이때, 정확하게 데이터를 변환하기 위해서는 FEAMAP으로 작성된 입력파일이 요구됩니다. 단위계는 kgf, m로 자동변환되며, 변환하는 과정에는 다음과 같은 제한사항이 있습니다. 사용자정의 좌표(1) NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 CORD1R - O - - CORD2R - O - - CORD1C - O - - CORD2C - O - - CORD1S - O - - CORD2S - O - -   절점(2) NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 GRID - O - *NODE GRIDB - X "Grid point location on boundary of axisymmetric fluid problem" 으로 해당 기능이 MIDAS Civil에 존재하지 않음 -    요소 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 Line Elements(3) CBAR EID,PID,GA,GB, X1,X2,X3 O PID는 값만 변환하고, PBAR데이터는 변환하지 않음 *ELEMENT(beam) PA,PB, W1A,W2A,W3A, W1B,W2B,W3B X 추후고려 - CBEAM EID,PID,GA,GB X1,X2,X3 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(beam) BIT,PA,PB, W1A,W2A,W3A, W1B,W2B,W3B, SA,SB X 추후고려 - CBEND - X 곡선부재로서 변환할 수 없음 - CONROD EID,G1,G2,MID, A,J,C O MID는 값만 변환하고, MAT데이터는 변환하지 않음· A,J,C값을 이용하여 새로운 단면을 생성하여야 함, 추후고려 *ELEMENT(truss) NSM X - - CROD EID,PID,G1,G2 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(truss) CTUBE EID,PID,G1,G2 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(beam) Surface Elements CTRIA3, CTRIARR EID,PID,G1,G2, G3 O - *ELEMENT(beam) (plane stree, plate) THETA or MCID, ZOFFS, T1,T2,T3 X - - CTRIA6 - O 절점 3개의 요소로 변환 - CQUAD4, CQUADR EID,PID,G1,G2, G3,G4 O - *ELEMENT(beam) (plane stree, plate) THETA or MCID, ZOFFS, T1,T2,T3 X - - CQUAD - X Plane Strain Element(4) - CQUAD8 - O 절점 4개의 요소로 변환 - CHSEAR - X Civil에는 존재하지 않는 요소 - CCONEAX, CTRIAX6, CTRIAX, CQUADX - X Axisymmetric Elements(5) - Solid Elements CTETRA EID,PID, G1-G10 O G1-G4까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 4절점 요소로 변환 *ELEMENT(solid) CPENTA EID,PID, G1-G15 O G1-G6까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 6절점 요소로 변환 *ELEMENT(solid) CHEXA EID,PID, GA-G20 O G1-G8까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 8절점 요소로 변환 *ELEMENT(solid)   NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 Elastic Scalar Elements CELAS1(6) EID,PID,G1, C1,G2,C2 O - *ELASTICLINK *SPRING CELAS2 EID,K,G1, C1,G2,C2 O - *ELASTICLINK *SPRING GE,S X - - CELAS3 CELAS4 - - Scalar Spring Connection to Scalar Points Only로서 Scalar Points를 고려하지 않기 때문에 변환할 수 없음 - Rigid Elements RBE2 EID,GN,CM,GMi O - *RIGIDLINK RBAR RBE1 RBE3 RROD - X - -   단면성질 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 PBAR PID,MID,A,I1,I2,J, K1,K2 O  MIDAS/Civil의 Value Section으로 변환 *SECTION NSM,Ci,Di,Ei, Fi,I12 X - - PBEAM(7) PID,MIDl,A(A,B), I1(A,B),I2(A,B), J(A,B),K1,K2 O - *SECTION NSM(A,B),C1(A,B), C1(A,B),D1(A,B), D2(A,B),E1(A,B), E2(A,B), F1(A,B), F2(A,B),S1,S2, NSI(A,B),CW(A,B), M1(A,B),M2(A,B), N1(A,B),N2(A,B) X - - PROD PID,MID,A,J,C O - *SECTION NSM X - - PTUBE(8) PID,MID,OD,T,OD2 O - *SECTION NSM X - - PSHELL(9) PID,MID1,T O - *THICKNESS MID2,12I/T**3, MID3,TS/T,NSM, Z1,Z2,MID4 X - - PSOLID MID O - - PID,CORDM,IN, STRESS,ISOP, FCTN X - - PELAS K1,K2 O - *ELASTICLINK *SPRING PID1,PID2,GE1, GE2,S1,S2 X -     재질 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 MAT1 MID,E,G,NU,A O - *MATERIAL RHO,TREF,GE, ST,SC,SS,MCSID X - -   경계조건 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 SPC SID,G1,C1,D1, G2,C2,D2 O - *CONSTRAINT SPC1 SID,C,Gi O - *CONSTRAINT   정적하중 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 FORCE SID,G, F,N1, N2,N3 O - *CONLOAD CID X ·  추후변환 - MOMENT SID,G,M,N1, N2,N3 O - *CONLOAD CID X · 추후변환 - PLOAD1 SID,EID,TYPE, SCALE,X1,P1, X2,P2 O - *BEAMLOAD PLOAD4 SID,EID,P1,P2, P3,P4,G1, G3orG4,N1,N2,N3 O - *PRSSURE CID X · 추후변환 -   <주석정리> 1. 사용자 정의 좌표 (1) 사용자가 정의한 직교좌표계(Rectangular Coordinate), 원주좌표계(Cylindrical Coordinate), 구좌표계(Spherical Coordinate)는 MIDAS Gen의 기본좌표계(Base Coordinate, Global Coordinate)로 변환 (2) Nastran 입력파일에서 사용자 정의 좌표계에 위치한 절점은 데이터 변환시 좌표변환에 의하여 기본좌표계의 위치로 변환됨   2. 절점 (1) 절점 ID가 100000이상인 경우 MIDAS Gen에서 절점을 인식할 수 없기 때문에 새로운 ID를 부여하여 변환 (2) (1)과 같은 경우 발생시, 절점 ID가 포함된 데이터(ex. 요소, 하중 등)는 새롭게 지정된 절점 ID가 사용됨   3. Surface Elements Surface Elements의 요소종류(ex. Plane stress element, Plate element)는 요소데이타인 PID에 해당하는 PSHELL데이터를 이용하여 결정한다. 해당 PSHELL데이터 중에서 MID1만 있을 경우 Plane stress element로 변환하고 그 이외의 경우 (MID1과 MID2가 모두 입력되는 경우, MID2만 입력되는 경우)는 Plate element로 변환함   4. Plane Strain Element Nastran에서 사용되는 Plane Strain Element는 기본좌표를 X-Y평면으로 하고 있음. MIDAS Gen은 X-Z평면을 기본좌표로 하기 때문에 변환할 수 없음.   5. Axisymmetric Element Nastran에서 사용되는 Axisymmetric Element는 기본좌표를 X-Y평면으로 하고 있음. MIDAS Gen은 X-Z평면을 기본좌표로 하기 때문에 변환할 수 없음.   6. CELAS1 (1) Nastran에서 G1(절점1)과 G2(절점2)가 모두 입력되는 경우 MIDAS/Gen,Civil의 Elastic Link로 변환하고 G1 또는 G2 중 하나만 입력되는 경우 Gen,Civil의 Elastic Support로 변환함 (2) Elastic Link로 변환해야 하는 경우, 양단에 부착되는 스프링의 자유도(C1,C2)가 서로 다른 경우 경고메세지 출력 후 변환하지 않음 (3) CELAS1에 적용된 변환제약사항은 CELAS2에서도 동일하게 적용   7. PBEAM (1) CBEAM의 단변성질을 정의한 명령어로서 변단면 입력을 지원하고 있음 (2) B단(CBEAM의 끝단)에 입력되는 A,I1,I2,I12,J값이 모두 0일때 변단면으로 판단으로 간주. 그 이외의 경우, 일반단면으로 변환   8. PTUBE (1) USER/DB 단면중 size가 입력된 단면으로 변환함 (2) T값이 0인경우 Solid Round Section으로 변환하고, 그렇지 않은 경우 Pipe Section으로 변환 (3) OD2값이 0이 아닌 경우 변단면으로 변환   9. PSHELL (1) MID1(Material identification number for the membrane)만 입력되는 경우 In-plane thickness만 T값으로 변환 (2) MID2(Material identification number for the bending)만 입력되는 경우 In-plane thickness는 T/1000.의 값으로 Out-of-plane thickness는 T값으로 변환 (3)  (1),(2)이외의 경우 In-plane 과 Out-of-plane thickness를 모두 T값으로 변환   10. Material (1) Gen, Civil에서는 Isotropic Material만 사용할 수 있음  따라서, Nastran에서 지원하는 MAT2,MAT3등과 같은 Anisotropic Matrial은 변환할 수 없음

• Lusas DAT File 제한사항

  1. Lusas 의 X-Y평면에 존재하는 Plane Strain요소는 midas Civil로 변환할 수  없음  (Midas Gen 에서는 Plane Strain 요소가 X-Z평면에만 존재 가능) 2. Lusas의 Consistent Mass는 변환할 수 없음
