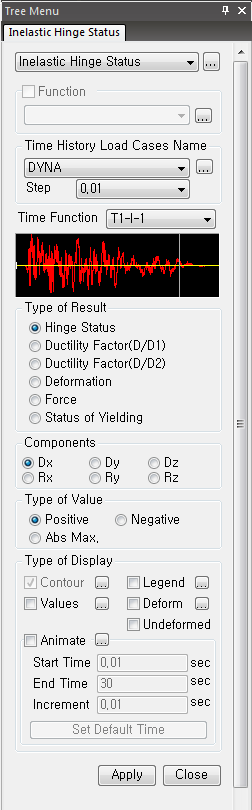

Hinge Status : 비탄성힌지 상태

비탄성소성힌지 속성에서 정의된 5개 레벨에 의한 수준을 표현합니다.

Ductility Factor : 연성도

비탄성소성힌지 속성에서 사용자의 선택에 따라서 정의된 연성도 평가방식에

따라서 계산된 결과를 표현합니다.

Deformation : 변형도

Force : 부재력

Status of Yielding : 탄성, 균열, 항복상태 표현



Note
Type of Result의 Status of Yielding 출력시 Inelastic Hinge Property의 이력모델에서 정의한 항복강도에 따라 4가지로 구분되어 출력된다.
- Linear(탄성), 1st Yield(1차 항복), 2nd Yield(2차 항복), 3rd Yield(3차 항복)

힌지타입이 분포형(Distributed)인 경우에는 요소자체에 색으로 구분되며 집중형(Lumped) 또는 범용연결요소인 경우에는 원형의 힌지로 표현된다.

한 요소에 여러 개의 힌지가 존재할 경우 하나의 힌지가 항복상태이면 항복으로 간주하여 표현된다.



(Contour) : 보요소에 발생한 요소내력을 등고선도로 나타냅니다.



(Deform) : 모델의 변형도를 나타냅니다.



(Value) : 절점에 발생된 변위를 수치로 나타냅니다. 숫자의 글꼴이나 색상은 Display Option에서 조정할 수 있습니다.



(Legend) : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. 최대, 최소변형이 발생하는 절점번호가 출력됩니다.



Undeform : 변형도에 변형전의 모델형상을 추가로 나타냅니다. 변형전 모델형상의 표현방법은 Display Option 기능에서 조정할 수 있습니다.



(Animate) : 변형과정을 동적으로 묘사합니다. 버튼을 클릭한 후, 작업화면 하단의 동적묘사제어판 우측의 Record를 클릭합니다
