Irregularity Check Parameter

Record Activation Dialog에서 Weight Irregularity Check를 검토하고자 하는 하중조건을 선택합니다.

여기서 선택되는 하중조건은 "KBC 2009 건축구조기준 0306.4.2.2절의 (1)" 의 항목을 적용하기 위한 하중조건이며 계산되는 Story Weight는 하중조건에 관계없이 동일한 값입니다.

1. Drift on the Center of Mass : 상하단 질량중심의 횡변위간 차를 출력합니다.

2. Maximum Drifts of Outer Extreme Points : 수직부재가 있는 Node중 모서리(Extreme Points)를 찾아 최대 층간변위를

3. Maximum Drifts of All Vertical Elements : 절점별 최대 층간변위를 출력합니다.

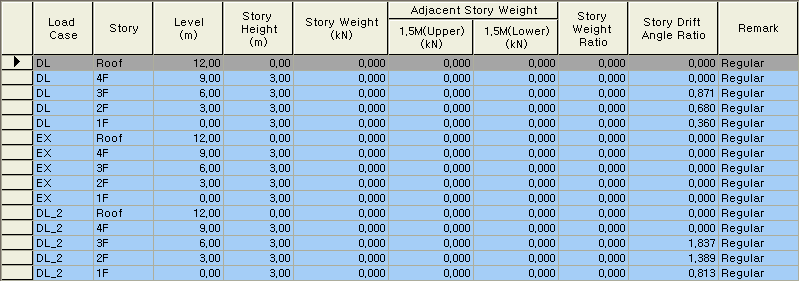

Load Case : 단위하중조건

Story : 층

Level : 층의 고도(Elevation)

Story Height : 해당층의 층고

1. Story Weight : Query의 Story Mass (Additional Mass포함)에 중력가속도를 곱하여 Story Weight를 계산합니다.

Note
중량비정형 평가시 1층의 Additional Mass는 고려하지 않는다.

2. Adjacent Story Weight

1.5 M(Upper) : 해당층의 바로 상부층 Story Weight 를 1.5를 곱하여 출력합니다.

1.5 M(Lower) : 해당층의 바로 하부층 Story Weight 를 1.5를 곱하여 출력합니다.

3. Story Weight Ratio : "Story Weight " / ("Adjacent Story Weight " 의 두값중 최소값)

4. Story Drift Angle Ratio : "해당층 층간변위각" / "상부층 층간변위각"

5. Remark : Story Weight Ratio 값이 1.0을 초과하고 Story Drift Angle Ratio'항의 값이 1.3 초과할 때 "Irregular"를 출력하고 그 이외의 경우는 "Regular"'출력합니다.

"Story Drift Angle Ratio"항의 값이 모두 1.3을 초과하고 "Story Weight Ratio"항이 1.0 초과인 경우 "Irregularity"를 출력 그외의 경우는 "Regular"출력합니다. ("Story Drift Angle Ratio"항의 값이 1.3 이하인 경우는 "Story Weight Ratio"에 상관없이 "Regular"출력합니다.)

Note
KBC 2009 건축구조기준 : 0306.4.4.2절 참조, 표 0306.4.5 참조

모듈기능을 이용할 경우 아래 그림과 같이 Module Column이 생성되며, 이때의 중량비정형평가 결과는 모듈에 따른 중량비정형평가 테이블 출력방법 에 따라 출력합니다

[모듈에 따른 중량비정형평가 테이블 출력방법]

Module : 모듈 이름
