Limiting Maximum Rebar Ratio



▒ 기능

기준에서는 휨부재의 취성파괴 방지, 시공성을 고려한 압축부재의 적절한 배근간격 확보 등의 목적으로 부재의 최대철근비에 제한을 두고 있습니다. 본 기능에서는 부재별로 이러한 최대철근비 제한 사항을 입력합니다. 본 기능에서 입력된 최대철근비 제한 값은 부재 자동설계 및 강도검증시 적용됩니다.



▒ 호출

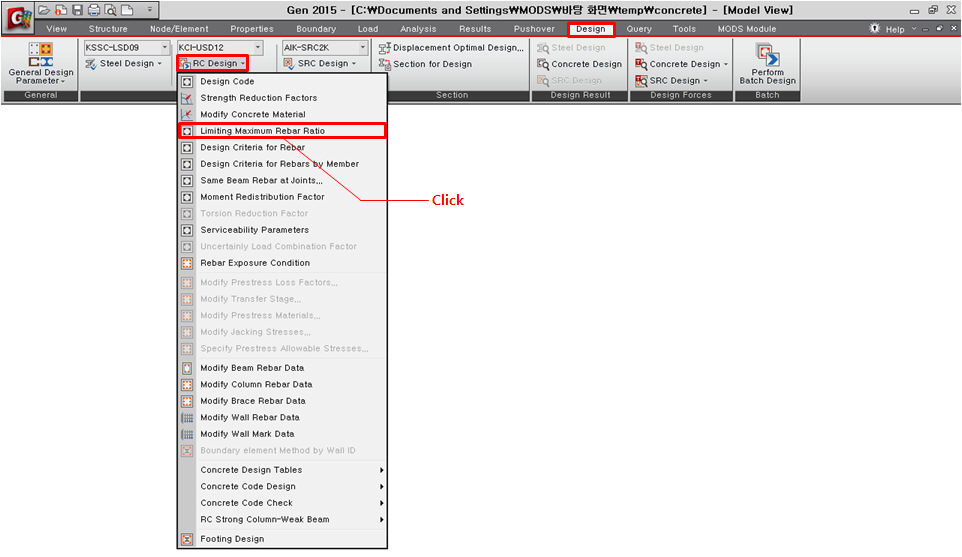

[Design] 탭 > [Design 그룹] > [RC Design] > [Limiting Maximum Rebar Ratio]

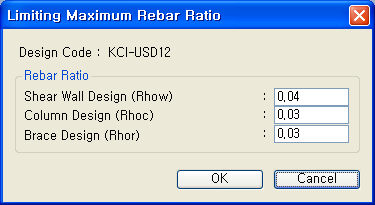

▒ 입력

Current Design Code

 Design Code에서 선택된 설계기준을 표시



Rebar Ratio

 철근콘크리트부재별 허용최대철근비를 입력합니다.



 Shear Wall Design(Rhow) : 전단벽부재의 수직철근에 대한 허용

 최대철근비[Default = 0.04] (Note 1참조)



 Column Design(Rhoc) : 기둥부재의 주철근에 대한 허용 최대철근비[Default =

 0.03] (Note 2 참조)



 Brace Design(Rhor) : 대각부재의 부재 축방향 주철근에 대한 허용

 최대철근비[Default = 0.03] (Note 3 참조)

기능활용 및 주의사항

Note 1
 철근콘크리트 전단벽부재의 단면설계시 부재 축방향으로 배근되는 수직철근의 배근량을 제한하기 위하여 입력한다. 기준에서는 벽체 수직철근에 대한 최대철근비 제한규정이 별도로 없으나 현장 콘크리트 타설에 지장이 없는 한도 내에서 배근하는 것이 바람직하다.

Note 2
 철근콘크리트 기둥부재의 단면설계시 부재 축방향으로 배근되는 주철근의 배근량을 제한하기 위하여 입력한다. 기준에서는 겹침이음 사용시 기둥 주철근에 대한 최대철근비를 단면적의 4% 이내로 제한하고 있으나 일반적인 띠철근 기둥부재에서는 1~2%가 가장 경제적인 철근비이며, 최대 3%를 초과하지 않는 것이 시공상 유리하다.

Note 3
철근콘크리트 대각부재의 단면설계시 부재 축방향으로 배근되는 주철근의 배근량을 제한하기 위하여 입력한다. 대각부재에 대한 철근비 제한은 기준에 별도로 제시된 사항이 없으며, 기둥에 준해서 적용한다.
