상자형부재의 종/횡방향 보강재(Longitudinal Stiffener)데이터를 단면성질번호 순으로 정리하여 테이블(Table)에 표시합니다.

테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.

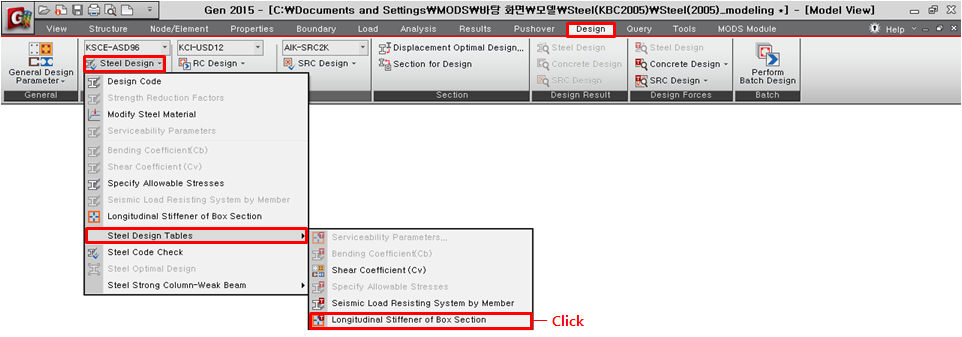

[Design] 탭 > [Design] 그룹 > [Steel Design] > [Longitudinal Stiffener of Box section]

다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정/삭제 및 추가할 수 있습니다.

Sect : 단면성질번호

Astf : 횡방향보강재의 배치간격

Bstf : 횡방향보강재의 폭

Tstf : 횡방향보강재의 두께

Noy : 종방향보강재에 의하여 구분되는 플랜지쪽 패널의 개수

Noz : 종방향보강재에 의하여 구분되는 웨브쪽 패널의 개수
