Masonry Infill Strut(조적채움벽)부재의 지진하중(Earthquake)에 대한 강도비를 평가합니다.

'Define Masonry Infill Strut'에서 채움벽(Full-Height)로 등록된 부재에 대해서만 평가가 진행됩니다.(Partial-Strut로 등록된 부재는 제외됩니다)

[Seismic Evaluation] 탭 > [Main Control] 그룹/[MOE2018],[MOE2019] > [Evaluation Type] 그룹/[Linear Eval.] > [Result Tables] 그룹/[Masonry CDR]/[Masonry Infill Strut CDR(E)]

해석 후 Masonry Infill Strut CDR(E) 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.

CDR(Member)탭

CDR(Member)탭은 층별/하중조건별/방향별/지진하중저항시스템별로 평가하는 항목이기 때문에 Evaluation Group에서 해당항목이 입력된 경우에 결과를 확인할 수 있습니다.

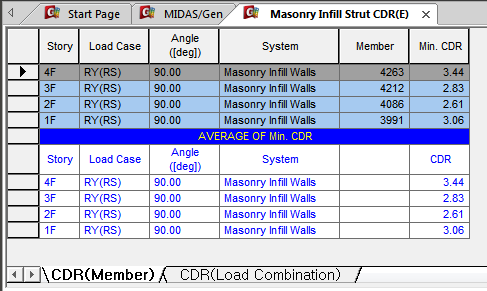

Masonry Infill Strut CDR(E) / CDR(Member)탭  (MOE2018_Linear Eval.)

Story : 조적채움벽(Masonry Infill Strut) 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)

Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향

System  : Evaluation Group에 설정된 지진하중저항 시스템

Member  : Evaluation Group에 설정된 부재번호

Min. CDR : 해당층에서 부재력성분별/위치별/모든 하중조합중에서 가장 불리한(최소) 강도비

AVERAGE OF Min. CDR : 위의 테이블에서 동일 층/하중조건/하중방향/내진시스템의 Min.CDR들의 평균값

CDR(Load Combination)탭

Masonry Infill Strut CDR(E) / CDR(Load Combination)탭 (MOE2018_Linear Eval.)

Story : 조적채움벽(Masonry Infill Strut) 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Load Combination : Active Dialog에서 선택한 지진하중조합 이름.

Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Part  : 부재 검토위치(I, J)출력. I, J단의 괄호는 절점번호.

Demand (Pu)  : 요구 축강도,

                   (-) : 압축, (+) : 인장

Capacity (φPn)  : 보유 축강도

                      기준(학교시설 내진성능평가 및 보강 매뉴얼, 교육부 2018) 6.1.3절에 의해 계산된 등가 스트럿의 압축강도

Note.
[MOE 2018(교육부 2018), 조적채움벽을 등가스트럿으로 모델링하는 경우의 압축강도 계산]

CDR(P) : 강도비(보유강도/요구강도)

Min. CDR : 모든 위치의 축강도비에서 가장 불리한(최소) 강도비
