모델의 절점에 입력된 절점질량을 Spread Sheet 형식의 Table로 확인합니다.

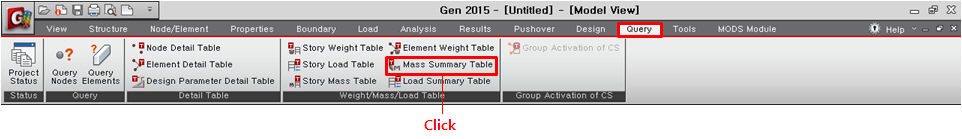

[Query] 탭 > [Weight/Mass/Load Table] 그룹 > [Element Summary Table]

테이블하단의 정보종류별 탭을 클릭하여 원하는 정보테이블을 나타냅니다.

정보테이블의 종류는 다음과 같습니다.

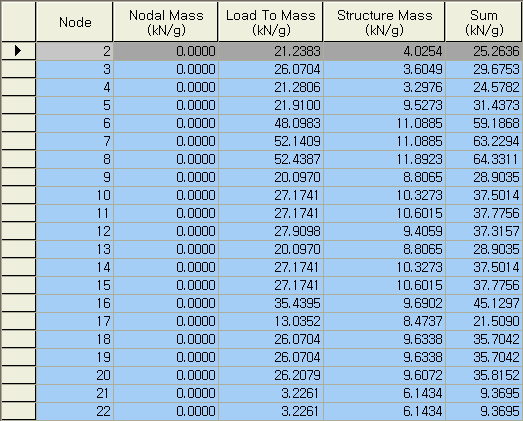

Mass Summary Table

Nodal Mass(X)

Node : 절점번호

NodalMass : 절점질량

LoadToMass : 수직성분 하중값을 질량으로 환산한 절점질량

StructureMass : 구조물의 자중을 질량으로 환산한 절점질량

Sum : 절점에 작용하는 각각의 절점질량의 합 Y, Z 방향도 X 방향과 동일합니다.

Note
이 기능에서는 데이터의 수정이 허용되지 않는다.
