주어진 범위내에 존재하는 두 개 이상의 절점과 해당 절점의 속성(절점하중 및 절점 경계조건 등)을 통합합니다.

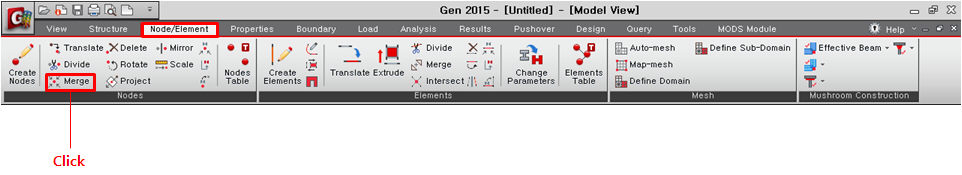

Node/Element] 탭 > [Nodes] 그룹 > [Merge]

단축키 : [Ctrl] + [Alt] + 8

Merge Nodes

Merge Nodes의 우측 : Node Table 표시

Start Node Number

이 명령에서는 사용되지 않습니다.

Merge

통합할 절점의 지정방법을 선택합니다.

All

모든 절점을 대상으로 할 경우

Selection

Select 기능으로 선택된 절점을 대상으로 할 경우

Number

일부 절점번호 범위를 대상으로 할 경우

Starting Number : 시작 절점번호

Ending Number : 마지막 절점번호

Tolerance

절점의 통합 여부를 결정할 이격거리(Merging Tolerance)로써 이 거리내에 위치한 모든 절점들이 먼저 입력된 절점의 위치로 통합됩니다.

Remove Merged Nodes

통합되어 사용되지 않게 된 절점을 삭제합니다.
