Modification Factor Control



▒ 기능

비선형거동을 통해 발생되는 최대 비탄성변위와 같은 크기의 탄성변위를 계산하기 위한 변위수정계수를 입력합니다.

응답스펙트럼 하중조건에 적용되는 C,J값을 정의합니다.(의사지진력에 적용되는 C,J값은 의사지진력 대화창에서 입력)



▒ 호출

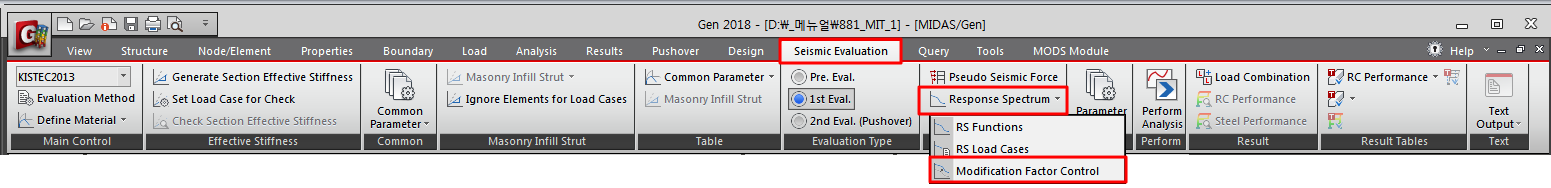

[Seismic Evaluation] 탭 > [KISTEC2019,KISTEC2013] > [Evaluation Type] 그룹 > [1st Eval.] > [Load]그룹 > [Modification Factor Control]



▒ 입력

Modification Factor Control 대화상자













Use Modification Factor
해당 Load Case에 수정계수(C), 하중전달 감소계수(J), 성능수준에 따른 보정계수(χ) 값을 고려해서 계산합니다.

Check On하면 테이블에 응답스펙트럼 하중조건과 기본값 1.0이 표현됩니다.

응답스펙트럼 하중조건이 입력되지 않은 경우에는 Check On을 해도 테이블에 출력내용이 없습니다.

Note.
1단계 상세평가에서 하중지배거동을 하는 부재의 부재력을 계산하기 위한 C값을 정의합니다. 여기에서 입력된 값은 1단계 상세평가를 위한 하중조합 자동생성시에 입력된 하중조건에 적용합니다.

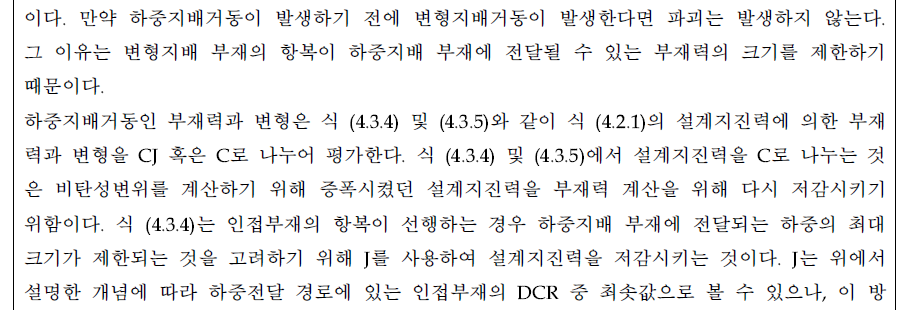

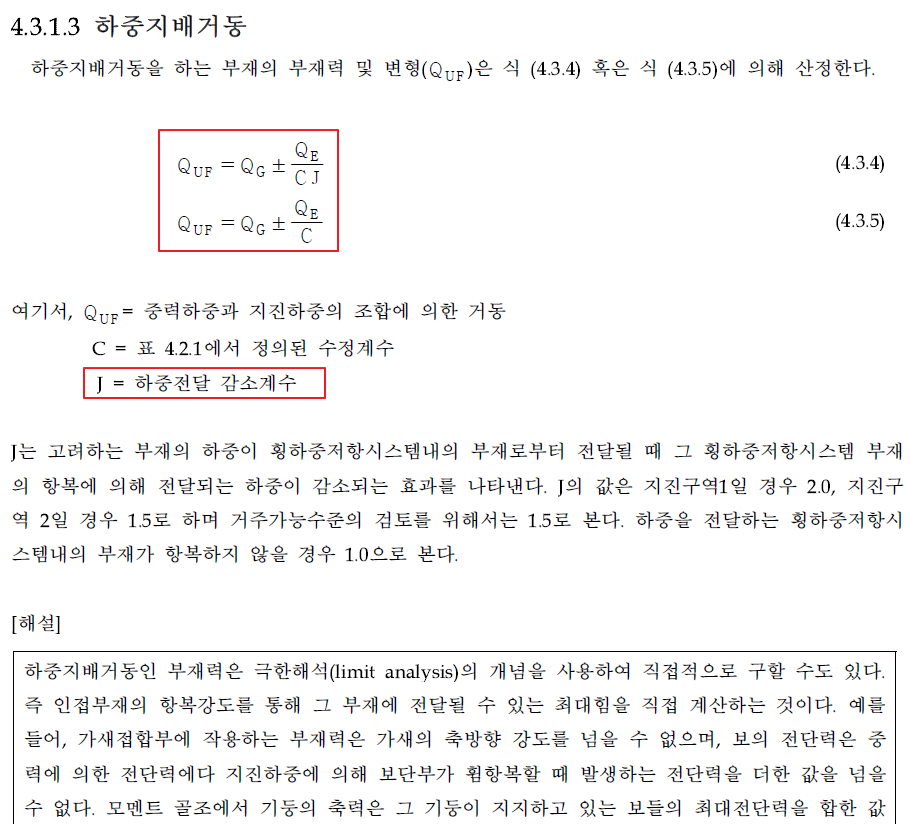

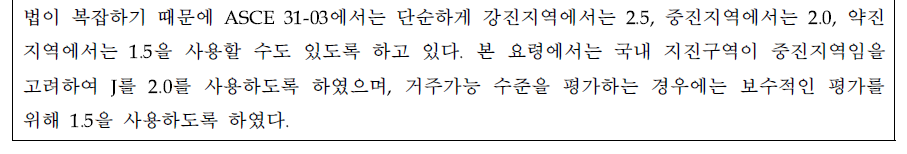

Note. [KISTEC 2019(한국시설안전공단 2019) 관련조항 보기]

        [KISTEC 2013(한국시설안전공단 2013) 관련조항 보기]
