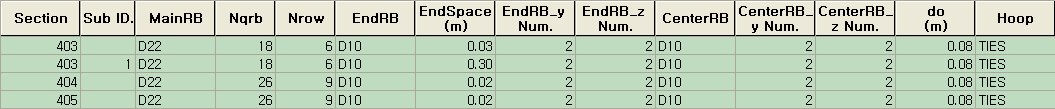

철근콘크리트 보부재의 단면데이터를 단면성질번호 순으로 정리하여 테이블(Table)에 표시합니다.

테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.

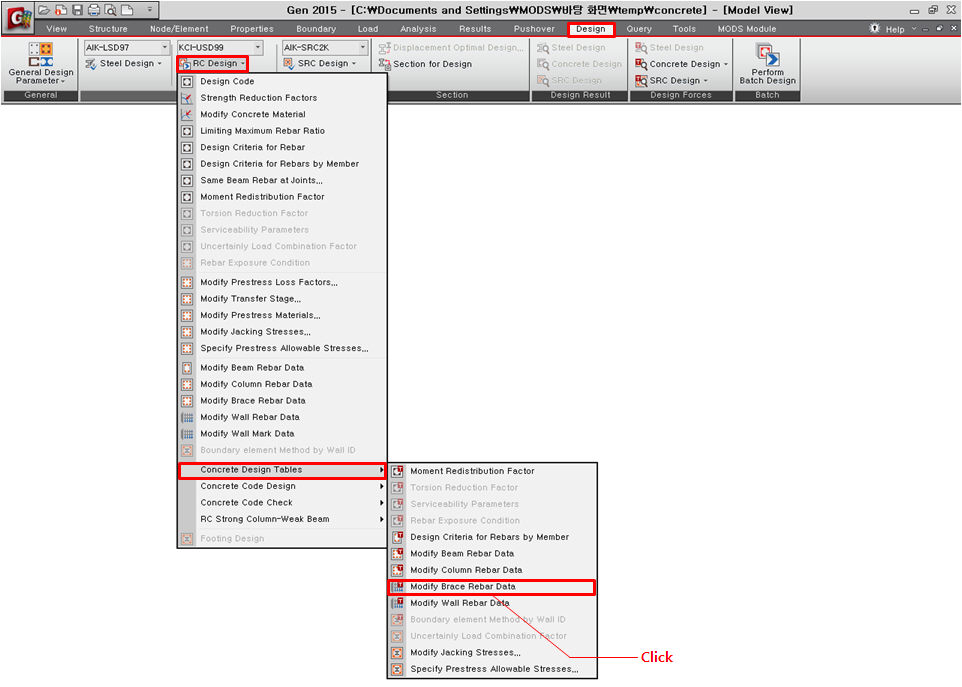

[Design] 탭 > [Design 그룹] > [RC Design] > [Modify Brace Rebar Data]

Section : 단면성질번호

Sub-ID. : Sub-Section에서 입력한 단면성질번호

Hoop : 보조철근(늑근)의 형태(Tied/Spiral)

Main RB : 주철근의 규격

Nqrb : 배근된 수직철근의 갯수

Nrow : 배근된 수직철근의 가로배열수

do : 배근된 주철근의 중심에서 단면외곽 표면까지의 거리(피복두께)

Sub RB : 보조철근(늑근)의 규격

Space : 보조철근(늑근)의 배근간격

Sub RB Num. : 전단철근의 개수
