Modify Column Rebar Data
▒ 기능
|
|

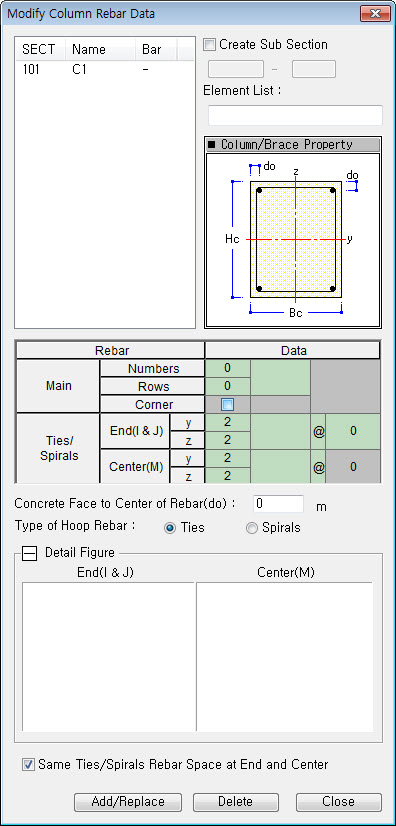

강도검증을 수행하고자 하는 철근콘크리트 기둥 보부재의 단면치수와 철근배근데이터를 입력합니다.
▒ 호출
|
|
▒ 입력
|
|
Sub Section을 입력/수정하거나 삭제하는 기능입니다.(단면번호-No 형태로 제공 ex) 203-1)(Note 1,2 참조)
사용자가 선택한 단면에 속한 부재리스트를 보여줍니다.
Main Rebar 강도검증을 수행하고자 하는 기둥부재의 철근데이터를 입력합니다.
Ties/Spirals Rebar 강도검증을 수행하고자 하는 기둥부재의 띠철근/나선철근 데이터를 입력합니다.
배근될 주철근의 중심에서 단면외곽 표면까지의 거리(피복두께)(Note 3 참조)
전단철근(늑근)의 형태를 결정합니다.
단부와 중앙부에 전단철근을 동일하게 배근하는 기능으로, 체크를 해제하면 각각 다른 전단철근 설정이 가능합니다. |
| 기능활용 및 주의사항 Note 1 같은 단면 번호로 지정이 되어 있는 경우 어떤 특별한 부재만 다른 방법으로 배근하는 경우 사용. 예를 들면 203의 부재중 전체와 다르게 배근하고 싶은 경우 이 기능을 사용하여 별도로 지정할 수 있음(203-1) Note 2 “Sub Section”을 삭제하였을 경우 초기 단면으로 되돌아감.(ex)203-1단면을 삭제시 203단면 속성으로 복구 Note 3 기둥부재 주철근의 피복두께를 입력하며, 주철근에 대한 피복두께가 입력되어 있지 않은 경우(do = 0)에는 강도검증을 수행하지 않는다. Note 4 Works Tree에서 철근 정보를 Drag&Drop으로 적용 가능. 단 동일 단면에만 적용 |
|
: 단면번호
: 단면이름
: 철근배근상태 유무(In : 철근이 배근된 상태, - : 철근이 배근되지 않은 상태)|
|
