Modify Concrete Material



▒ 기능

해석모델 작성시 입력한 콘크리트 및 철근의 재질데이터를 설계목적에 적합한 재질데이터로 수정, 또는 변경할 경우 사용합니다. 여기에서 수정, 변경하는 사항은 해석 결과에 영향을 미치지 않으며, 자동설계 및 강도검증시에만 사용됩니다.



▒ 호출

[Design] 탭 > [Design 그룹] > [RC Design] > [Modify Concrete Material]

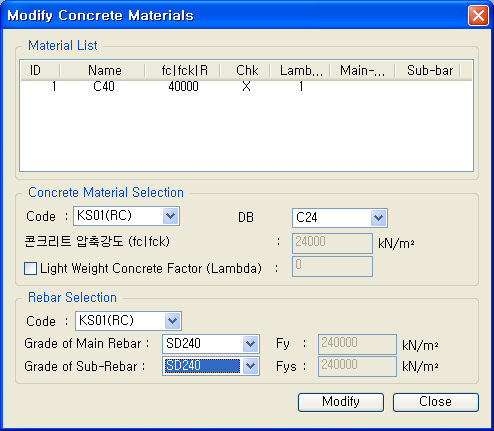

▒ 입력



Material List

 해석모델 작성시 Model > Properties > Materials에서 입력한 콘크리트의 재질이 표시되며, 수정 또는 변경하고자 하는 재질을

 마우스로 선택합니다.



Concrete Material Selection

 선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.



 [재질데이터의 변경방법]



Rebar Selection (기능활용 및 주의사항 -Note 2 참조)

 Code : 철근의 표준규격을 선택

 Grade of Main Rebar : 주철근의 종류

 Fy : 주철근의 항복강도

 Grade of Sub-Rebar : 보조철근(전단철근)의 종류

 Fys : 보조철근(전단철근)의 항복강도



  : 사용자가 입력한 값으로 해당재질데이터를 수정합니다.

  : 수정사항을 적용하고 대화상자를 닫습니다.



Light weight Concrete factor(λ)

 전단설계시 경량콘크리트를 사용하는 경우 계수반영

 KCI-2012이후 코드부터 지원하며 0.75~1.0 사이의 값만을 입력할 수 있습니다.

기능활용 및 주의사항

Note 1
 콘크리트와 철근의 재질데이터에 값이 입력되지 않은 경우, 콘크리트 표준규격에 따라 다음의 값들을 적용한다.

[KS(RC)]           [KS-Civil(RC)]           [ASTM(RC)]          [CSA(RC)]           [JIS(RC)]         [GB(RC)]         [GB-CIVIL(RC)]           [BS(RC)]           [EN(RC)]         Note 2
 설계를 위한 콘크리트의 탄성계수는 설계기준별로 다음의 식을 적용한다.   [Ec(설계용)-적용식]         Note 3
 Code항에서 표준규격을 'None'으로 선택하면 정의한 재질로 설계기능을 수행할 수 있다.   Note 4
 중국이나 BS 강도기준으로 재질데이터를 지정할 때에는 원주(Cylinder)공시체가 아닌 각주(Cubic)공시체의 콘트리트 압축강도가 적용된다.
