Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 값을 입력하지 않아도 됩니다.

RC Column Type

조적채움벽에 인접하거나 인접하지 않은 기둥 부재로 지정합니다.

RC Column(M) : 조적채움벽 인접한 기둥

RC Column : 조적채움벽에 인접하지 않은 기둥

Note
사용자가 정의하지 않은 경우에는 전체 채움벽(Full-Height) 연결 여부에 따라 프로그램 내부에서 다음과 같이 판단하여 정의합니다.

RC Column(M) : 어느 방향이든 동일층의 전체채움벽(Full-Heignt) Strut이 연결된 RC Column

RC Column : 어느 방향도 동일층의 전체채움벽(Full-Heignt) Strut이 연결되지 않은 RC Column

입력된 Type이 요소번호순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능합니다.

데이터 테이블의 호츨 방법은 다음과 같습니다.

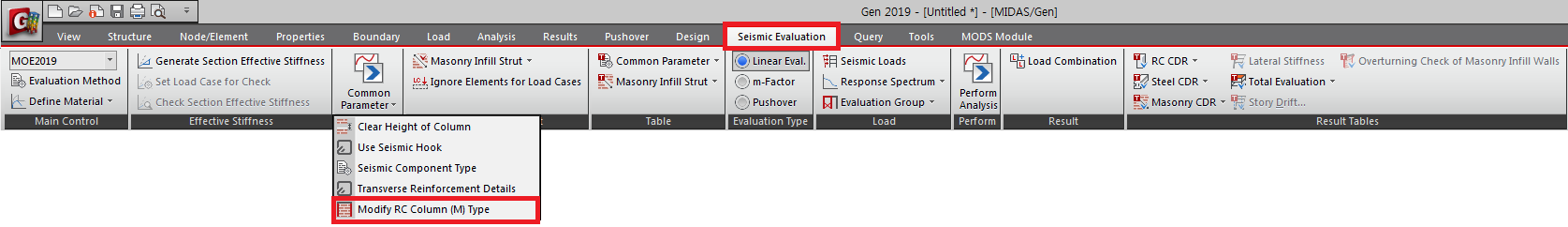

[Seismic Evaluation] 탭 > [Table] > [Common Parameter] > Modify RC Column(M) Type

 : 입력한 값을 선택된 부재에 적용합니다.

: 추가 저장 없이 현 상태에서 Dialog Bar를 닫습니다.
