Moment Magnifier(B1/Delta_b,B2/Delta_s) Table



▒ 기능

모멘트확대계수를 요소번호순으로 정리하여 테이블(Table)에 표시합니다.

테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.



▒ 호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Common Para.] > [General Design Tables] > [Moment Magnifier(B1/Delta_b,B2/Delta_s)]



▒ 입력

다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정/삭제 및 추가할 수 있습니다.

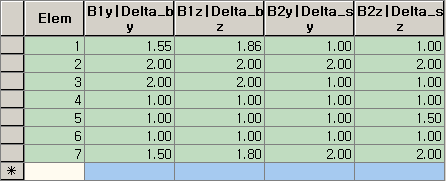

Moment Magnifier(B1/Delta_b, B2/Delta_s)Table



Elem : 요소번호

B1y/Delta_by : 횡이동(Sidesway)에 대하여 버팀지지된 골조에서 수직하중에 의한 부재강축의 모멘트확대계수

B1z/Delta_bz : 횡이동(Sidesway)에 대하여 버팀지지된 골조에서 수직하중에 의한 부재약축의 모멘트확대계수

B2y/Delta_sy : 횡이동(Sidesway)에 대하여 버팀지지되지 않은 골조의 수평하중에 의한 부재강축의 모멘트확대계수

B2z/Delta_sz : 횡이동(Sidesway)에 대하여 버팀지지되지 않은 골조의 수평하중에 의한 부재약축의 모멘트확대계수
