응답스펙트럼 해석을 수행한 모델의 각 절점에 대한 관성력 및 가속도를 Spread Sheet 형식의 테이블로 확인합니다.

midas Gen 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Results] 탭 > [Tables] 그룹 > [Nodal Result of RS]

Active Dialog에서 고유진동벡터를 출력할 진동모드를 선택합니다.

모드조합에 의한 관성력 및 가속도를 출력할 경우에는 Mode를 선택하지 않고 Load Case만 지정하고 각 모드별 관성력 및 가속도를 출력할 경우에는 해당 모드를 선택합니다.

모드조합에 의한 결과 출력

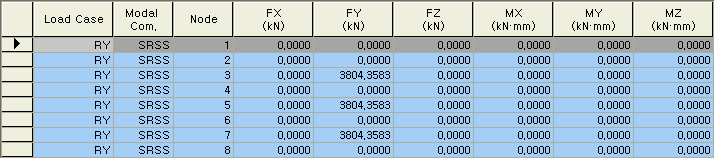

Nodal Inertia Force 결과 테이블

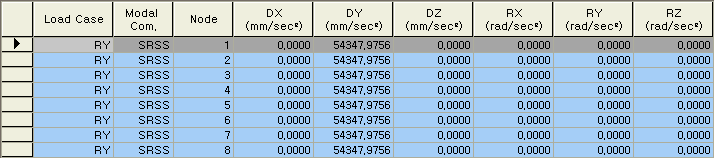

Nodal Acceleration 결과 테이블

Load Case : Response Spectrum Load Case

Modal Com. : 모드조합 방법

Node : 구조물의 절점

FX, FY, FZ : 절점에 대한 각 방향별 관성력

MX, MY, MZ : 절점에 대한 각 방향별 회전모멘트

DX, DY, DZ : 절점에 대한 각 방향별 가속도

RX, RY, RZ : 절점에 대한 각 방향별 회전가속도

모드선택에 의한 결과 출력

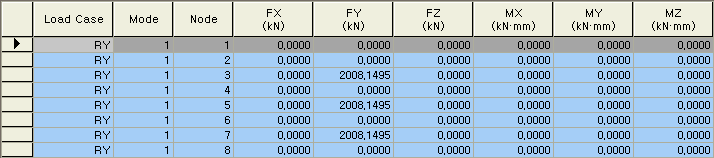

Nodal Inertia Force 결과 테이블

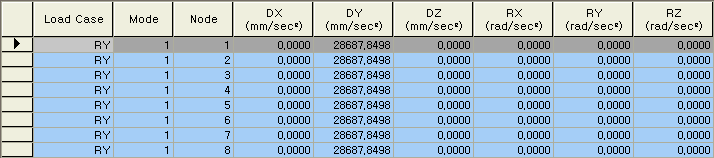

Nodal Acceleration 결과 테이블

Load Case : Response Spectrum Load Case

Mode : Active Dialog에서 사용자가 선택한 모드

Node : 구조물의 절점

FX, FY, FZ : 절점에 대한 각 방향별 관성력

MX, MY, MZ : 절점에 대한 각 방향별 회전모멘트

DX, DY, DZ : 절점에 대한 각 방향별 가속도

RX, RY, RZ : 절점에 대한 각 방향별 회전가속도

Note

계산된 관성력을 nodal load 로 치환(Convert to Nodal load) : 테이블 결과창에서 마우스 우클릭.

Brace요소를 tension-only 요소로 모델링하면, RS해석에서는 Truss로 자동 고려되므로, tension only로 고려하기 위하여 치환(등가정적 비선형 해석에서 필요)
