열응력을 해석하기 위해 임의의 절점에 절점온도를 입력하거나 이미 입력된 온도를 수정 또는 삭제합니다.

("System Temperature" 참조)

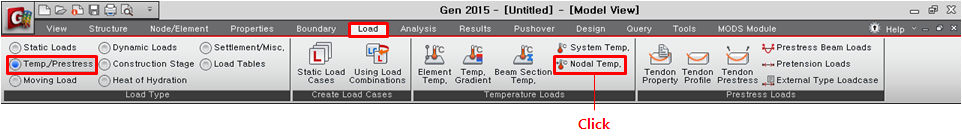

[Load] 탭 > [Temp./Prestress] > [Nodal Temp.]

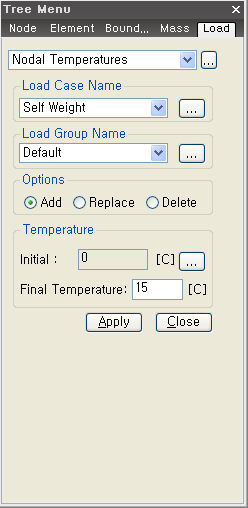

Nodal Temperatures 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.

Load Group Name

요소의 온도하중이 속하게 될 하중그룹을 선택합니다. 하중그룹을 추가로 입력하거나 수정하려면 우측의 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 임의 절점에 절점온도를 신규 또는 추가 입력할 경우 지정

Replace : 임의 절점에 절점온도를 대체 입력할 경우 지정

Delete : 임의 절점에 절점온도를 삭제할 경우 지정

Temperature

절점온도를 입력합니다.

Initial : 초기온도

Final Temperature : 최종온도
