Nodal Wind Pressure
▒ 기능
|
▒ 호출
|
▒ 입력
|
 Load Case Name
입력할 하중조건을 선택합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의
버튼을
이용합니다.
Direction
풍하중 작용방향을 선택합니다. X-Y : 하중을 구조물의 수평방향 (전체좌표계 X-Y평면과 평행한 방향)으로 재하합니다. Angle
풍하중 입력각도를 전체좌표계 X축에 대한 Degree단위 및 실수로 입력합니다. Scale factor
풍하중 증감계수를 입력합니다. Wind Load Code
풍하중 계산에 적용할 기준을 선택합니다. KDS(41-10-15:2019) : 한국, 한국, 국가건설기준센터 2019 KBC (2016) : 한국, 건축구조설계기준 2016 KBC (2009) : 한국, 건축구조설계기준 2009 China (GB50009-2012) : 중국, 2012 China (GB50009-2001) : 중국. 2001 Velocity Pressure Name
Wind Load Code에 입력된 코드에 해당하는 Velocity Pressure 리스트를 보여줍니다.  버튼을 누르면 위치별로 입력할 풍압을
등록할 수 있습니다. (Velocity Pressure)
Gust Factor
External Gf : 외압 가스트 영향계수 Internal Gf : 내압 가스트 영향계수
버튼을
클릭하면 적용할 가스트영향계수를
설정할 수 있습니다.
[자세히 보기] Base Nodes for Structure 상부구조물의 지점(절점)을 선택합니다.(1개 또는 3개이상의 절점 선택가능, 2개는 불가) 입력된 절점에 풍하중이 Nodal Load로 분포 입력됩니다. Sturcture

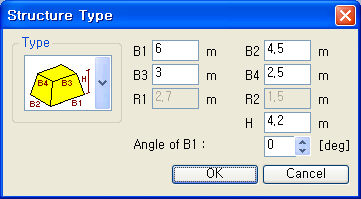

Automatic : 기본적으로 제공하는 4가지 형상 및 규모를 기준으로 풍하중을 계산합니다. 하중 재하시에는 형상의 규모를 반드시 확인해서 적절한 규모로 수정해야 합니다. Base Nodes for Structure에 선택된 절점의 X,Y좌표의 평균값 좌표와 가장 높은 Z레벨을 임의형상 구조물의 바닥 중심으로 설정하여 구조물이 놓인다고 가정합니다. [Structure Type 자세히 보기] User Defined Wind Direction Area : 풍하중 방향 수압면적을 입력합니다. Concentrated Load Point : 풍하중이 작용하는 구조물의 도심좌표를 입력합니다. 프로그램에서는 Concentrated Load Point에 작용시킨 풍하중을 Base Nodes for Structure에 입력된 절점에 분할 재하합니다.  자동
연산된 풍하중을
적용방향과
성분에 따라 Spread
Sheet 형태의
Table과 Graph를 확인할 수
있습니다. |
|
